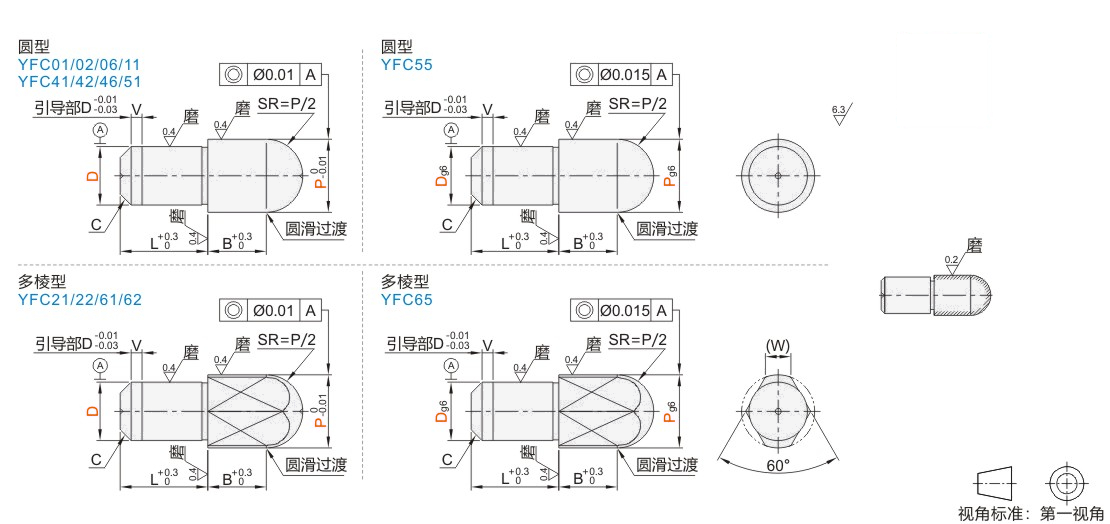

定位销大头球面型无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RAMSD	圆型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RAMFD	圆型 / Dp6	SKS3	淬火硬度58~61HRC	—
—	圆型 / Dg6	SKS3	淬火硬度58~61HRC	—
JT-RAMUD	多棱型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RAMXD	多棱型 / Dp6	SKS3	淬火硬度58~61HRC	—
—	多棱型 / Dg6	SKS3	淬火硬度58~61HRC	—
JT-RAMSU	圆型 / Dm6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAMFU	圆型 / Dp6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
—	圆型 / Dg6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAMUU	多棱型 / Dm6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAMXU	多棱型 / Dp6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
—	多棱型 / Dg6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAMSX	圆型 / Dm6	SUS304	—	—
JT-RAMFX	圆型 / Dp6	SUS304	—	—
—	圆型 / Dg6	SUS304	—	—
—	多棱型 / Dm6	SUS304	—	—
—	多棱型 / Dp6	SUS304	—	—
—	多棱型 / Dg6	SUS304	—	—
JT-RAMDD	圆型 / Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RAMOD	圆型 / Dp6	SUS440C	淬火硬度48~53HRC	—
—	圆型 / Dg6	SUS440C	淬火硬度48~53HRC	—
—	多棱型 / Dm6	SUS440C	淬火硬度48~53HRC	—
—	多棱型 / Dp6	SUS440C	淬火硬度48~53HRC	—
—	多棱型 / Dg6	SUS440C	淬火硬度48~53HRC	—
—	圆型 / Dm6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	圆型 / Dp6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RAMOO	圆型 / Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	多棱型 / Dm6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	多棱型 / Dp6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RAMXO	多棱型 / Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm

P尺寸公差表

P	g6
2~3	-0.002 -0.008
4~6	-0.004 -0.012
8~10	-0.005 -0.014
12·13	-0.006 -0.017

抛光：//// 表示抛光加工部位。
SUS440C材质的D部加工有识别槽。
SUS304可能经研磨或无中心孔。
由于带有中心孔，因此P尺寸较小时，几乎看不见球面部。
工艺孔加工条件：D·L·B≥4且P≥6。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		D公差			P	L	B	C	V	(W)
代码	D	m6	p6	g6	P	L	B	C	V	(W)
Dm6 Dp6 Dg6 JT-RAMSD JT-RAMFD JT-RAMOO JT-RAMSU JT-RAMFU JT-RAMXO JT-RAMSX JT-RAMFX JT-RAMDD JT-RAMOD JT-RAMUD JT-RAMXD JT-RAMUU JT-RAMXU	1	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	2	3	3	0.1	0	—
	2				3 4	4	3	0.5	0	1.2
	3				4 5 6	5	5	0.5	1	1.5
	4	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	5 6 7	5	6	1		1.8
	5				6 7 8	10	6			2.2
	6				7 8 9 10	10	8			3
	8	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	9 10 11 12	15	8	1.5		3.5
	10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	12 13	15	10	2		4
