紧定螺钉锁紧型轴承固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

选型参数

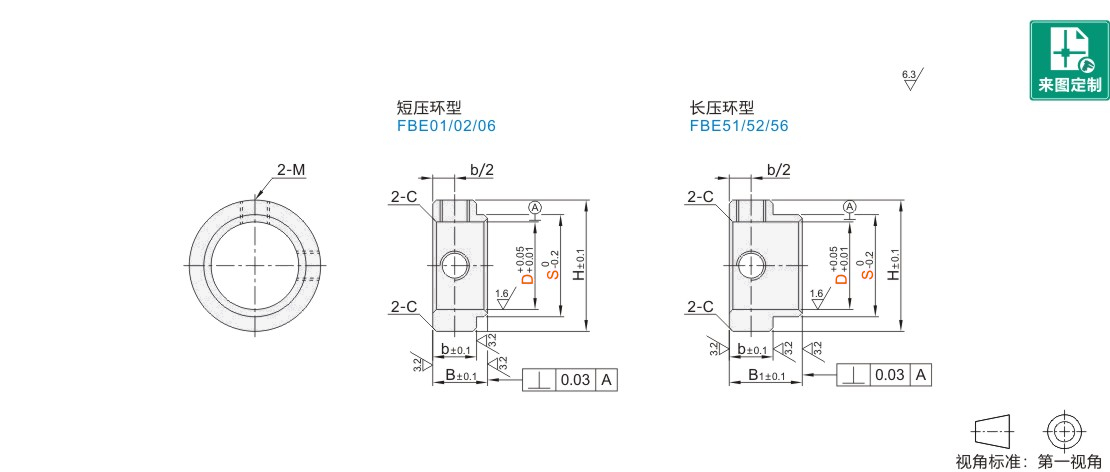

选型表

型号		S	适用轴承(外径)	B	B1	H	紧定螺钉 M×长度	b	C
代码	D	S	适用轴承(外径)	B	B1	H	紧定螺钉 M×长度	b	C
短压环型 JT-AXVSD JT-AXVSU JT-AXVSX 长压环型 JT-AXVOD JT-AXVOU JT-AXVOX	4	7	674ZZ(7)·684ZZ(9)·694ZZ(11)·604ZZ(12)·624ZZ(13)	6	9	10	M3×3	5	0.5
	5	8	675ZZ(8)·695ZZ(13)·605ZZ(14)·625ZZ(16)			12
	6	9	676ZZ(10)·686ZZ(13)·696ZZ(15)·606ZZ(17)·626ZZ(19)			13
	8	12	678ZZ(12)·688ZZ(16)·698ZZ(19)·608ZZ(22)·628ZZ(24)			15
	10	13	6800ZZ(19)	7.5	10	17		6
		14	6900ZZ(22)·6000ZZ(26)
		16	6200ZZ(30)·6300ZZ(35)
	12	15	6701ZZ(18)·6801ZZ(21)			19	M4×3
		16	6901ZZ(24)·6001ZZ(28)
		18	6201ZZ(32)·6301ZZ(37)
	15	18	6802ZZ(24)·6902ZZ(28)			22
		19	6002ZZ(32)
		21	6202ZZ(35)·6302ZZ(42)
	17	20	6803ZZ(26)	—		24
		21	6203ZZ(30)·6003ZZ(35)
		23	6203ZZ(40)·6303ZZ(47)
	20	23	6704ZZ(27)·6804ZZ(32)	8.5	12	29	M5×4	7
		24	6904ZZ(37)
		27	6004ZZ(42)·6204ZZ(47)
	25	29	6905ZZ(42)			34
		31	6005ZZ(47)
		32	6205ZZ(52)·6305ZZ(62)
	30	35	6906ZZ(47)	10	14	41	M6×5	8	1
	30	38	6006ZZ(55)·6206ZZ(62)·6306ZZ(72)	10		41
	35	41	6907ZZ(55)	—		46
	35	43	6007ZZ(62)·6207ZZ(72)			46
	40	48	6008ZZ(68)·6208ZZ(80)		16	53	M8×5	10
