还有0项未选择重置

选择代码

代码参数

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

5.5~30/0.01

图片仅供参考

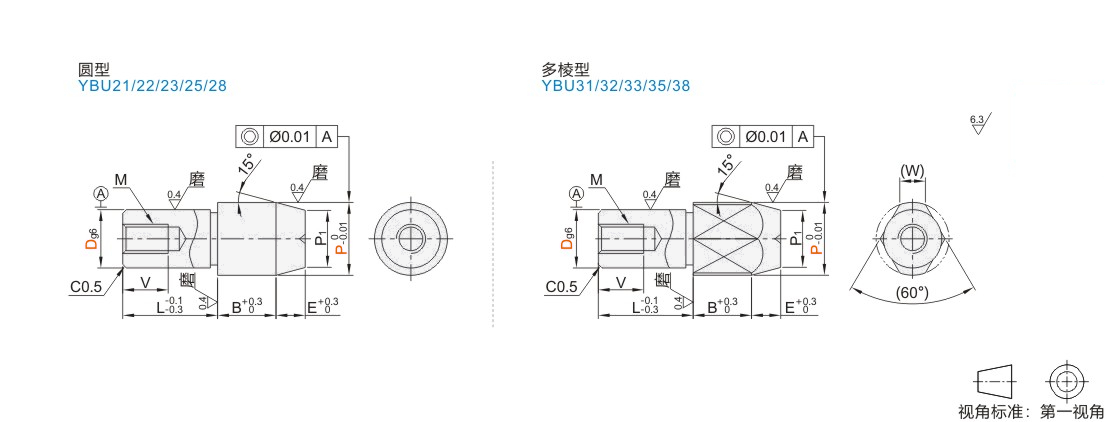

大头锥角内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件: D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

选型参数

选型表

型号			最小单位0.01	L	B	E	(W)	M	V
代码	Dg6		P	L	B	E	(W)	M	V
圆型多棱型 JT-RXDUD JT-RXDQD JT-RXDUU JT-RXDQU JT-RXDUQ JT-RXDQQ JT-RXDUO JT-RXDQO JT-RXDUM JT-RXDQM	5	-0.004 -0.012	5.50~8.00	10	6	3	2.2	M2	3
	6		6.50~10.00		8		3	M3	5
	6T		6.50~10.00				3	M2.6	4
	8	-0.005 -0.014	9.00~13.00	15		4	3.5	M5	8
	8T		9.00~13.00				3.5	M4	6
	10		11.00~15.00		10		4	M5	8
	12	-0.006 -0.017	13.00~16.00				5	M5	8
	13		14.00~18.00	22			5.5	M8	12
	16		17.00~25.00	22		5	7
	20	-0.007 -0.020	22.00~30.00	30	15	5	9

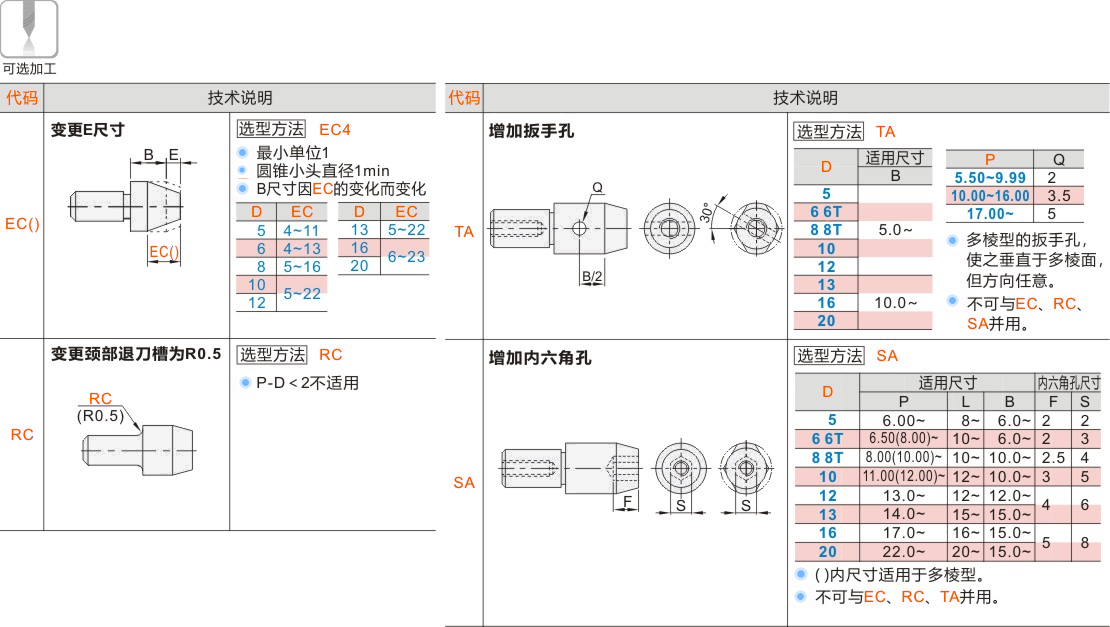

可选加工参数

暂未上传文档资料
