直流电动滚筒同步带轮型内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

推荐与PU型同步带配合使用。
同步带排布的中心距建议公差+0.3/0mm。
本产品为直流型电动滚筒，功率为40W。
额定电源输入：24V，如需48V请备注(允许电压范围20~28V/40~60V)。
可支持NPN或PNP接入。
速度代码(例15即为15M/min)。

选型参数

选型表

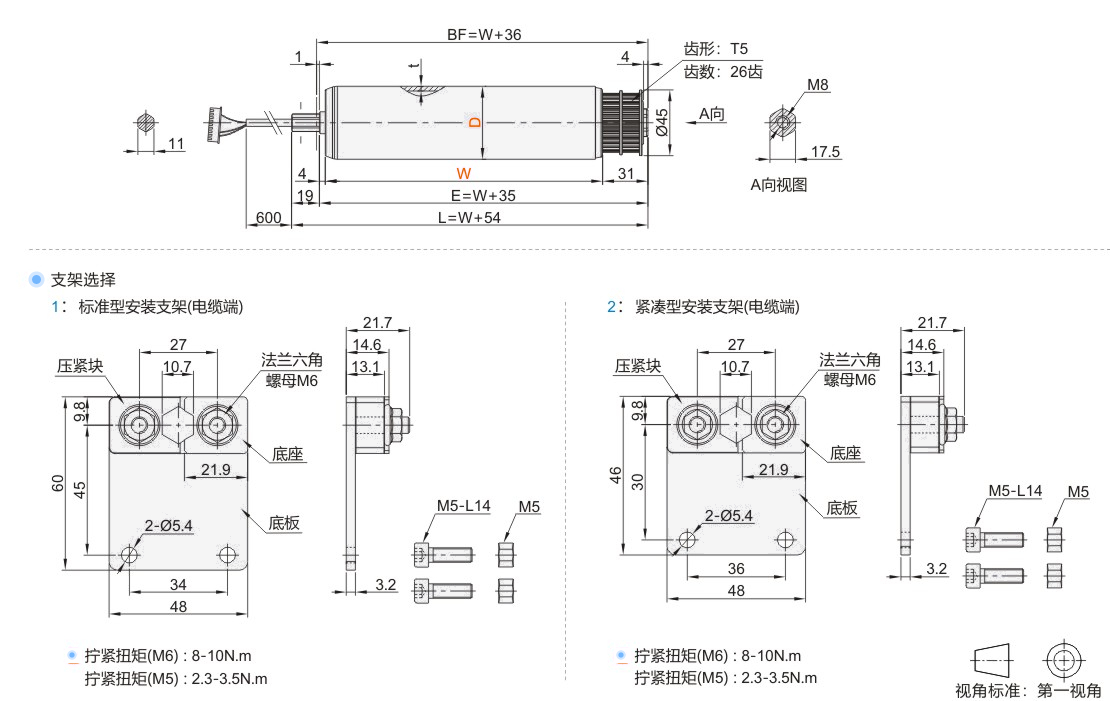

型号		W 最小单位1	D	电缆端安装支架	驱动卡	t	BF	E	L
代码	速度代码	W 最小单位1	D	电缆端安装支架	驱动卡	t	BF	E	L
JT-EMSSO JT-EMSSX JT-EMSSL	15 20 25	310~1000	50	1(标准型) 2(紧凑型)	A	1.5	W+36	W+35	W+54
JT-EMSSO JT-EMSSX JT-EMSSL	35 45 60 75	285~1000	50	1(标准型) 2(紧凑型)	A	1.5	W+36	W+35	W+54

驱动卡详细尺寸及参数见电动滚筒产品简介。

重量参考表(单位:KG)

以上的重量都是近似值。

静态负载能力(单位:KG)

滚筒长度	300	400	500	600	700	800	900	1000
静态负载能力	80	70	60	55	50	45	40	35

以上的静态负载能力都是近似值。

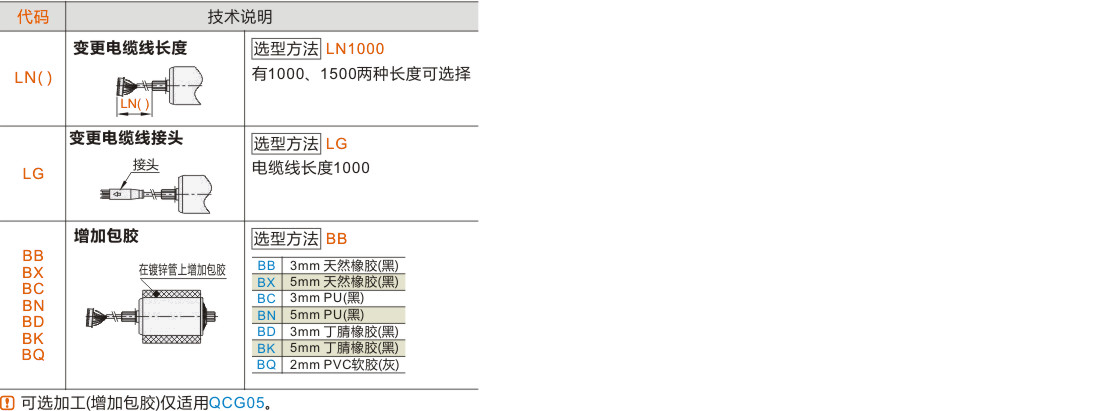

可选加工参数

暂未上传文档资料

直流电动滚筒 同步带轮型 内螺纹型
