梯形丝杠螺母法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

选型参数

选型表

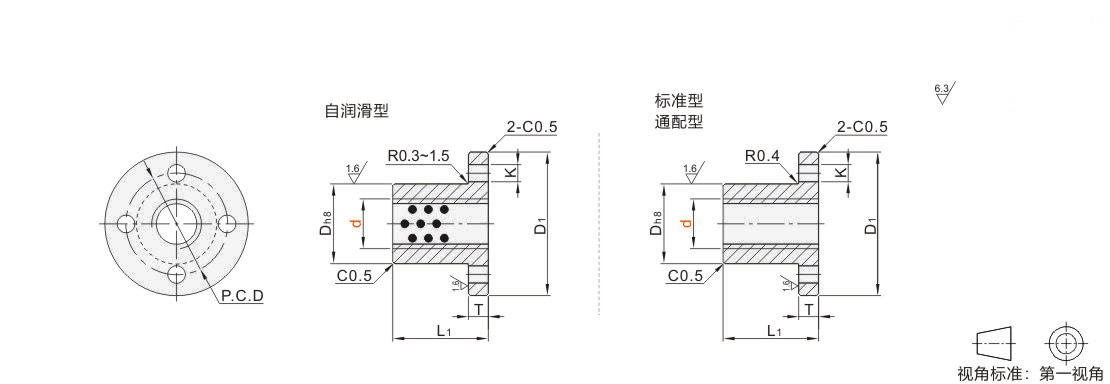

型号		螺距 P	D	L1	D1	T	P.C.D	K	动态容许推力(KN)	重量 (g)
代码	d	螺距 P	D	L1	D1	T	P.C.D	K	动态容许推力(KN)	重量 (g)
材质：黄铜（嵌入固体润滑剂）自润滑型 JT-ILIXD JT-ILIXU	10	2	20	24	37	5	26	4.3	2.5	80
	12	2	22	30	45		31	5.3	3.9	120
	14	3	22	30	45		31	5.3	4.5	110
	16	3	28	35	52	6	38	6.3	6.62	200
	20	4	32	40	57	6	42		9.8	260
	22	5	36	50	62	7	47		12.35	410
	25		36	50	62	7	47		14.2	350
	28		44	56	77	8	58	9	17.9	630
	32	6	44	56	77		58		21.05	580
	36		52	60	85		66		25.75	820
	40		58	70	99	10	76	11	33.8	1250
材质：黄铜标准型 JT-ILILD JT-ILILU 通配型 JT-ILILQ JT-ILILF	(8)	1.5	15	20	29	5	22	4.3	1.4	40
	10	2	20	24	37		26	4.3	2.5	78
	12	2	22	30	45		31	5.3	3.9	118
	14	3	22	30	45		31	5.3	4.5	108
	16	3	28	35	52	6	38	6.3	6.62	195
	18	4	32	40	57		42		8.7	255
	20	4	32	40	57		42		9.8	255
	22	5	36	50	62	7	47		12.35	406
	25		36	50	62	7	47		14.2	347
	28		44	56	77	8	58	9	17.9	628
	32	6	44	56	77		58		21.05	578
	36		52	60	85		66		25.75	818
	40		58	70	99	10	76	11	33.8	1246
	(50)	8	68	80	110	11	85	11	40	1620
材质：QT400 通配型 JT-ILIDD JT-ILIDU	10	2	20	24	37	5	26	4.3	2.5	78
	12	2	22	30	45		31	5.3	3.9	108
	14	3	22	30	45		31	5.3	4.5	108
	16	3	28	35	52		38	6.3	6.62	195
	18	4	32	40	57	6	42		8.7	255
	20	4	32	40	57	6	42		9.8	255
	22	5	36	50	62	7	47		12.35	406
	25		36	50	62	7	47		14.2	347
	28		44	56	77	8	58	9	17.9	628
	32	6	44	56	77		58		21.05	578
	36		52	60	85		66		25.75	818
	40		58	70	99	10	76	11	33.8	1246
材质：POM/PPS 通配型 (POM) JT-ILIDQ JT-ILIDF (PPS) JT-ILIDO JT-ILIDX	8	1.5	15	20	29	5	22	4.3	0.116	7
	10	2	20	24	37		26	4.3	0.253	11
	12	2	22	30	45		31	5.3	0.39	20
	14	3	22	30	45		31	5.3	0.489	19
	16	3	28	35	52	6	38	6.3	0.626	34
	18	4	32	40	57		42		0.873	47
	20	4	32	40	57		42		0.979	44
	22	5	36	50	62	7	47		1.415	67
	25	5	36	50	62	7	47		2.045	62
材质：工程塑料通配型 JT-ILIDL JT-ILIDM	8	1.5	15	20	29	5	22	4.3	0.116	5
	10	2	20	24	37		26	4.3	0.253	11
	12	2	22	30	45		31	5.3	0.39	16
	14	3	22	30	45		31	5.3	0.489	15

（）内的规格仅适用JT-ILILD/JT-ILILU。

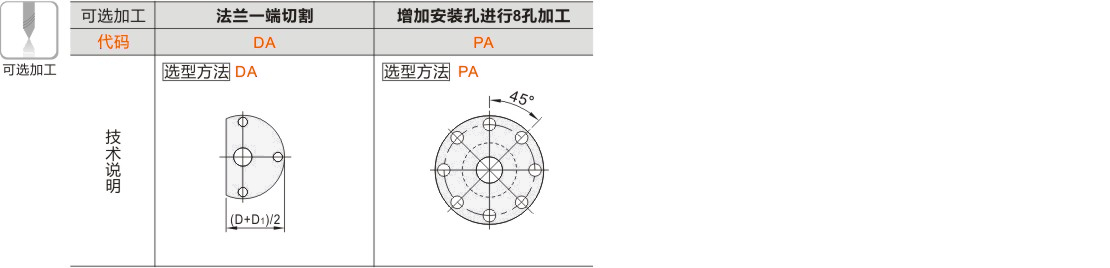

可选加工参数

暂未上传文档资料

梯形丝杠螺母 法兰型
