钢球导柱挡块

图片仅供参考

钢球导柱挡块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

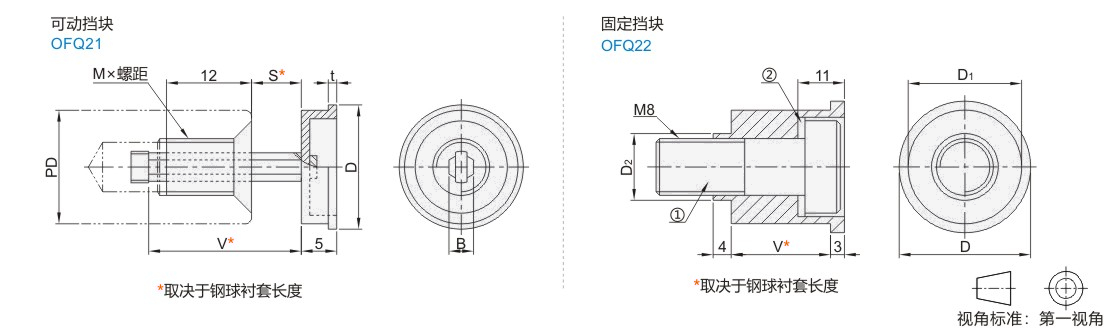

代码	材质 / 主体	材质 / 挡块盖	表面处理	附件	类型
JT-JAEUD	S45C	SPC-1	发黑	—	可动挡块
JT-JAEUU	S45C	—	发黑	①螺钉 ②弹簧垫圈	固定挡块

选型参数

型号		L 适用钢球衬套长度	D	D1	D2	M ×螺距	B	t	②附件弹簧垫圈 (仅JT-JAEUU)
代码	PD 适用导柱直径	L 适用钢球衬套长度	D	D1	D2	M ×螺距	B	t	②附件弹簧垫圈 (仅JT-JAEUU)
可动挡块 JT-JAEUD 固定挡块 JT-JAEUU	20	50	24	19	14	M10×1.5	5	1.6	根据JISB1251 -1984的公称直径为8mm
	22	50 60	26	21		M10×1.5	5
	25	60 75	29	24		M12×1.5	6
	28	60 75	33	27
	32	75 90	37	31
	38	75 90	44	37	20	M16×1.5	8	2
	45	90 110	51	44
	50	90 110	56	49
	60	90 110	66	59

L 适用钢球衬套长度	JT-JAEUD		JT-JAEUU
L 适用钢球衬套长度	S	V	V	①附件螺钉
50	0~19	31	15	TAC01-M8-L30
60	0~23	35	20	TAC01-M8-L35
75	0~30	42	25	TAC01-M8-L40
90	0~37	49	30	TAC01-M8-L45
110	0~47	59	35	TAC01-M8-L50
