大头型定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RQFSD	Dm6 / 圆型	SKS3	淬火硬度53~58HRC	—
JT-RQFUD	Dm6 / 多棱型	SKS3	淬火硬度53~58HRC	—
JT-RQFFD	Dp6 / 圆型	SKS3	淬火硬度53~58HRC	—
JT-RQFSU	Dm6 / 圆型	SKS3	淬火硬度53~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RQFUU	Dm6 / 多棱型	SKS3	淬火硬度53~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RQFFU	Dp6 / 圆型	SKS3	淬火硬度53~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RQFSQ	Dm6 / 圆型	S45C	淬火硬度43~48 HRC	—
JT-RQFUQ	Dm6 / 多棱型	S45C	淬火硬度43~48 HRC	—
JT-RQFFQ	Dp6 / 圆型	S45C	淬火硬度43~48 HRC	—
JT-RQFSF	Dm6 / 圆型	S45C	淬火硬度43~48 HRC	发黑
JT-RQFUF	Dm6 / 多棱型	S45C	淬火硬度43~48 HRC	发黑
JT-RQFFF	Dp6 / 圆型	S45C	淬火硬度43~48 HRC	发黑
JT-RQFSO	Dm6 / 圆型	S45C	淬火硬度43~48 HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RQFUO	Dm6 / 多棱型	S45C	淬火硬度43~48 HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RQFFO	Dp6 / 圆型	S45C	淬火硬度43~48 HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RQFDD	Dm6 / 圆型	SUS304	—	—
JT-RQFQD	Dm6 / 多棱型	SUS304	—	—
JT-RQFOD	Dp6 / 圆型	SUS304	—	—
JT-RQFDU	Dm6 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
—	Dm6 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RQFOU	Dp6 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RQFDX	Dm6 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RQFQX	Dm6 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RQFOX	Dp6 / 圆型	SUS440C	淬火硬度48~53HRC	—

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：前端形状A:D·B·L≥4且P≥6；前端形状B:D·P·B·L≥4且G＞3；前端形状C:D·P·B·L≥4且R≥3。
(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			D公差		最小单位0.01		R 最小单位1	G 最小单位1	最小单位1	C	V	(W)

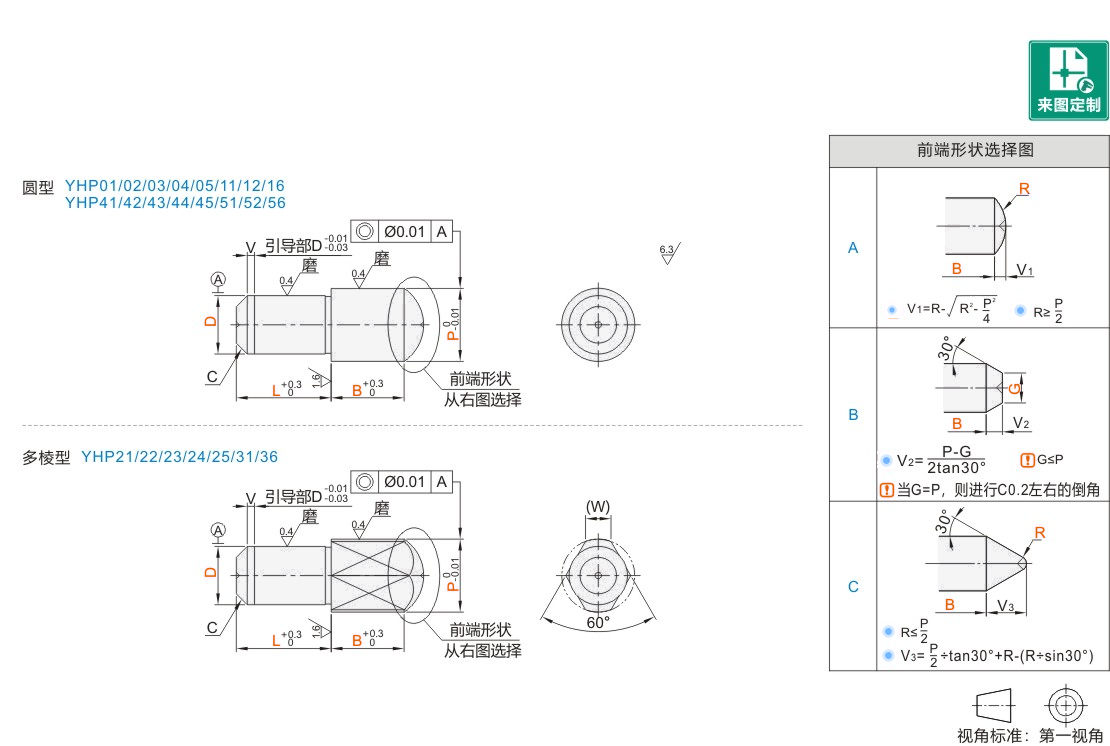

代码	前端形状	D	m6	p6	P	B	仅A形、C形	仅B形	L	C	V	(W)
Dm6 Dp6 圆型多棱型圆型 JT-RQFSD JT-RQFUD JT-RQFFD JT-RQFSU JT-RQFUU JT-RQFFU JT-RQFSQ JT-RQFUQ JT-RQFFQ JT-RQFSF JT-RQFUF JT-RQFFF JT-RQFSO JT-RQFUO JT-RQFFO JT-RQFDD JT-RQFQD JT-RQFOD JT-RQFDU JT-RQFQX JT-RQFOU JT-RQFDX JT-RQFOX	A B C	2	+0.008 +0.002	+0.012 +0.006	2.50~6.00	2.0~25.0(10.0)	A形 R≥P/2且R≥2 C形 R≤P/2	G≤P	2~8	0.5	0	1.2
		3	+0.008 +0.002	+0.012 +0.006	3.50~8.00				3~12	0.5	1	1.5
		4	+0.012 +0.004	+0.020 +0.012	4.50~9.00				4~15	1		1.8
		5			5.50~10.00	2.0~30.0(10.0)			5~15			2.2
		6			6.50~12.00	2.0~40.0(12.0)			5~15			3
		8	+0.015 +0.006	+0.024 +0.015	9.00~15.00	2.0~40.0(15.0)			5~18	1.5		3.5
		10	+0.015 +0.006	+0.024 +0.015	11.00~20.00	3.0~50.0(20.0)			5~22	2		4
		12	+0.018 +0.007	+0.029 +0.018	13.00~20.00	3.0~50.0(20.0)			6~26	2		5
		16	+0.018 +0.007	+0.029 +0.018	17.00~27.00	5.0~50.0(20.0)			8~35	3	2	7
		20	+0.021 +0.008	+0.035 +0.022	21.00~30.00	5.0~50.0(20.0)			10~42	3	2	9

( )内B尺寸适用于多棱型。

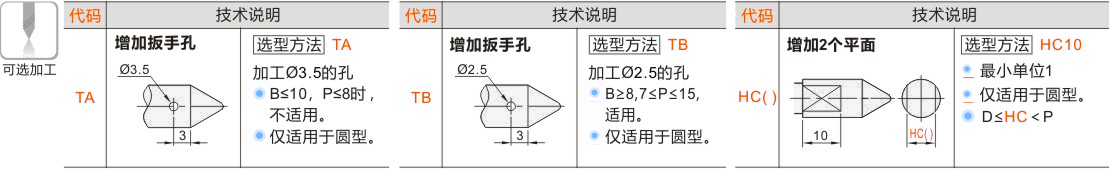

可选加工参数
