大头平头定位销
图片仅供参考
收藏 分享

大头平头定位销

产品属性： 形状 大头形 硬度 淬火硬度58HRC~ 公差等级 Dp6 尺寸选择 P尺寸选择型 安装侧端面形状 直杆形 导入侧端面形状 无 导入头部形状 平头形 肩部 无肩形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类精度
等级		材质硬度表面处理
JT-RSNUD P尺寸选择型 / 圆型普通级SKS3淬火硬度58HRC~镀硬铬，镀层厚度3~5μm
JT-RSNQD P尺寸选择型 / 多棱型普通级SKS3淬火硬度58HRC~镀硬铬，镀层厚度3~5μm
JT-RSNUU P尺寸选择型 / 圆型普通级SKD11淬火硬度58HRC~抛光
JT-RSNQU P尺寸选择型 / 多棱型普通级SKD11淬火硬度58HRC~抛光
JT-RSNSD P尺寸选择型 / 圆型精密级SKS3淬火硬度58HRC~镀硬铬，镀层厚度3~5μm
JT-RSNDD P尺寸选择型 / 多棱型精密级SKS3淬火硬度58HRC~镀硬铬，镀层厚度3~5μm
JT-RSNSU P尺寸选择型 / 圆型精密级SKD11淬火硬度58HRC~抛光
JT-RSNDU P尺寸选择型 / 多棱型精密级SKD11淬火硬度58HRC~抛光

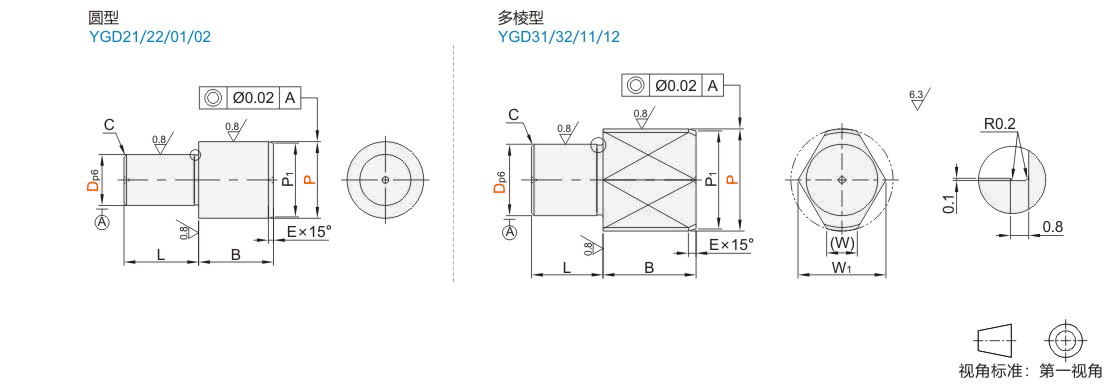

P1=P-E*tan15*2
同心度公差仅适用于精密级。
工艺孔加工条件： D≠P 且(D ·P ·L ·B)≥4。(工艺孔详细尺寸见产品简介)


选型参数


选型表

型号PLBEC(W)W1
代码Dp6普通级精密级仅JT-RSNQD/JT-RSNQU/JT-RSNDD/JT-RSNDU
圆型
JT-RSNUD
JT-RSNUU
JT-RSNSD
JT-RSNSU
多棱型
JT-RSNQD
JT-RSNQU
JT-RSNDD
JT-RSNDU		5 +0.020
+0.012		8.5 8 -0.005
-0.014		882126.6
7 +0.024
+0.015		10.5 10 38.6
8 12.5 12 -0.006
-0.017		101.59.8
14.5 14 33.511.2
9 16.5 16 12413.2
12 +0.029
+0.018		18.5 18 24.514.7
20.5 20 -0.007
-0.020		14516.6
14 22.5 22 5.618
16 25.5 25 162.5619.8
