40系列内置凹形滑轨

图片仅供参考

40系列内置凹形滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	颜色	类型
JT-HNVLD	A6061	硬质阳极氧化	银色	凹形滑轨 ● 标准型
JT-HNVLU	A6061	硬质阳极氧化	黑色	凹形滑轨 ● 防反射型
JT-HNVLQ	J/J200	—	—	凹形滑块

特点：
● 自重轻；
● 多种滑块选项；
● 免维护，干运行；
● 耐腐蚀；
● 低磨损，低摩擦系数；
● 滑轨银色或黑色涂层。
典型应用领域：
● 农业；
● 医疗；
● 车辆工程；
● 建筑；
● 包装。

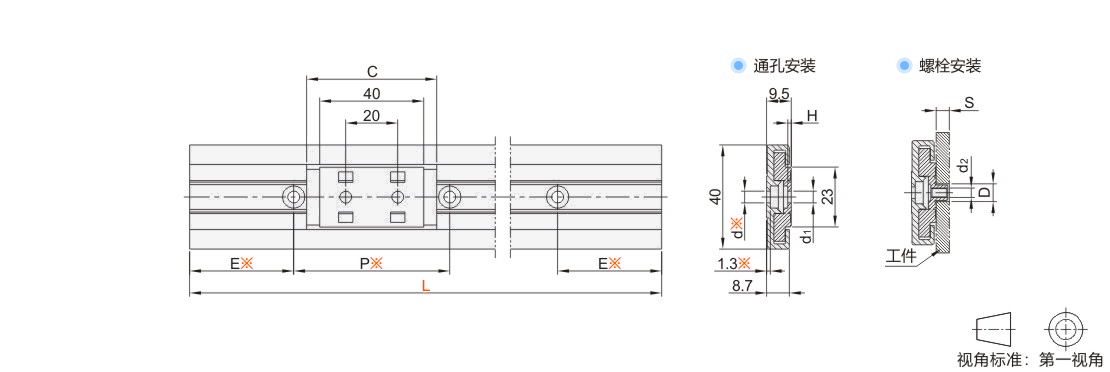

选择标准型（N无安装孔）时，无带※尺寸。

选型参数

凹形滑轨

型号						安装孔								P								d							静态载荷 (N)								参考重量 (kg/m)
代码					L	安装孔								P								d							静态载荷 (N)								参考重量 (kg/m)
JT-HNVLD					100～3000 (最小单位1)	N(无安装孔)								—								—							700								0.45
JT-HNVLD						Y(带安装孔)								60								4.5
JT-HNVLU						Y(带安装孔)								60								4.5

凹形滑块

型号					功能(标配)																			C				D			d2			d1			H		S				静态载荷 ( N)		参考重量 ( kg/pcs)
代码			规格		单滑块				通孔		螺栓				预紧型			夹具式				注塑式		C				D			d2			d1			H		S				静态载荷 ( N)		参考重量 ( kg/pcs)
JT-HNVLQ			KP		●				●									●						50				—			—			4.5			1.3		—				700		0.03
			KF		●				●						●			●						50
			KE		●				●													●		52
			KH		●						●							●						50				6.5			M4			—			—		5
			KJ		●						●				●			●						50
			KI		●						●											●		52

N(安装孔数)/E(螺钉中心孔至端面距离）

P	L	N(安装孔数)	E		P	L	N(安装孔数)	E
60	100～159	2	E=[L-(N-1)×60]/2		60	1600～1659	27	E=[L-(N-1)×60]/2
	160～219	3				1660～1719	28
	220～279	4				1720～1779	29
	280～339	5				1780～1839	30
	340～399	6				1840～1899	31
	400～459	7				1900～1959	32
	460～519	8				1960～2019	33
	520～579	9				2020～2079	34
	580～639	10				2080～2139	35
	640～699	11				2140～2199	36
	700～759	12				2200～2259	37
	760～819	13				2260～2319	38
	820～879	14				2320～2379	39
	880～939	15				2380～2439	40
	940～999	16				2440～2499	41
	1000～1059	17				2500～2559	42
	1060~1119	18				2560～2619	43
	1120~1179	19				2620～2679	44
	1180~1239	20				2680～2739	45
	1240~1299	21				2740～2799	46
	1300~1359	22				2800～2859	47
	1360~1419	23				2860～2919	48
	1420~1479	24				2920～2979	49
	1480~1539	25				2980～3000	50
	1540~1599	26				/
