V形槽定位块

图片仅供参考

V形槽定位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	类型
JT-FNVUD	S45C	40~43HRC	V形槽 ● 凹槽型 ● 标准型
JT-FNVUU	S45C	40~43HRC	V形槽 ● 凹槽型 ● 螺孔型
JT-FNVUQ	S45C	40~43HRC	V形槽 ● 凹槽型 ● 加长型

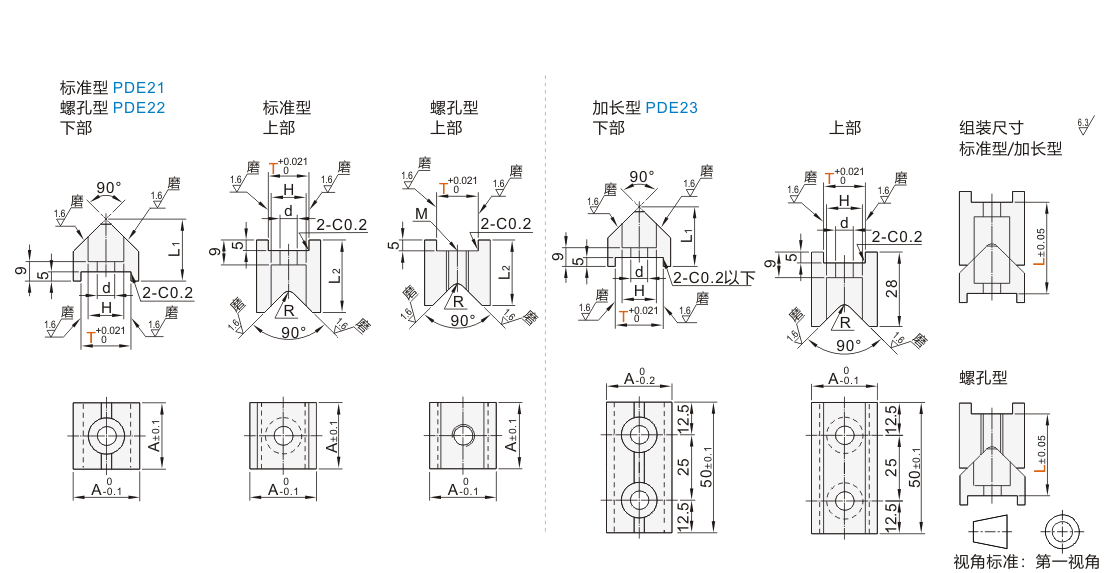

选型参数

选型表

型号		L	L1	L2	A	H	d	R	M
代码	T	L	L1	L2	A	H	d	R	M
JT-FNVUD	12	35	25	26	20	9.5	5.5	2	__
	16		27	28	25	14	9	4
	19		27	28	25	14	9	4
	12	25	19	22	20	9.5	5.5	2	__
	16		21	24	25	11	7	4
	19		21	24	25	11	7	4
JT-FNVUU	16	35	27	28	25	14	9	4	M8
JT-FNVUU	16	25	21	24	25	11	7	4	M6
JT-FNVUQ	12	35	25	26	20	9.5	5.5	2	__
	16		27	28	25	14	9	4
	19		27	28	25	14	9	4
