定位销 直杆小口径型 平头/球面/锥头R/锥角/圆型
图片仅供参考
收藏 分享

定位销 直杆小口径型 平头/球面/锥头R/锥角/圆型

产品属性： 形状 小头小口径直杆形 尺寸选择 L尺寸指定型 安装侧端面形状 直杆型 导入侧端面形状 无 导入表面形状 圆形 肩部 无肩型 形状筛选 定位销 无肩直杆小口径 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类形状材质硬度表面处理
JT-RQASD公差固定型平头型SKS3淬火硬度48~56HRC—
JT-RQAFD公差选择型平头型SKS3淬火硬度48~56HRC—
JT-RQASO公差固定型平头型SUS304——
JT-RQAFO公差选择型平头型SUS304——
JT-RQASM公差固定型平头型SUS440C淬火硬度48~53HRC—
JT-RQAFM公差选择型平头型SUS440C淬火硬度48~53HRC—
JT-RQADD公差固定型球面型SKS3淬火硬度48~56HRC—
JT-RQAOD公差选择型球面型SKS3淬火硬度48~56HRC—
JT-RQADQ公差固定型球面型SUS304——
JT-RQAOO公差选择型球面型SUS304——
JT-RQADF公差固定型球面型SUS304—SR部研磨
—公差选择型球面型SUS304—SR部研磨
JT-RQADX公差固定型球面型SKD61淬火硬度38~50HRCSR部研磨
—公差选择型球面型SKD61淬火硬度38~50HRCSR部研磨
JT-RQADM公差固定型球面型SUS440C淬火硬度48~53HRC—
JT-RQAOM公差选择型球面型SUS440C淬火硬度48~53HRC—
JT-RQAUD公差固定型锥头R型SKS3淬火硬度48~56HRC—
JT-RQAXD公差选择型锥头R型SKS3淬火硬度48~56HRC—
JT-RQAUO公差固定型锥头R型SUS304——
JT-RQAXO公差选择型锥头R型SUS304——
JT-RQAUM公差固定型锥头R型SUS440C淬火硬度48~53HRC—
JT-RQAXM公差选择型锥头R型SUS440C淬火硬度48~53HRC—
JT-RQAQD公差固定型锥角型SKS3淬火硬度48~56HRC—
JT-RQALD公差选择型锥角型SKS3淬火硬度48~56HRC—
JT-RQAQO公差固定型锥角型SUS304——
JT-RQALO公差选择型锥角型SUS304——
JT-RQAQM公差固定型锥角型SUS440C淬火硬度48~53HRC—
JT-RQALM公差选择型锥角型SUS440C淬火硬度48~53HRC—

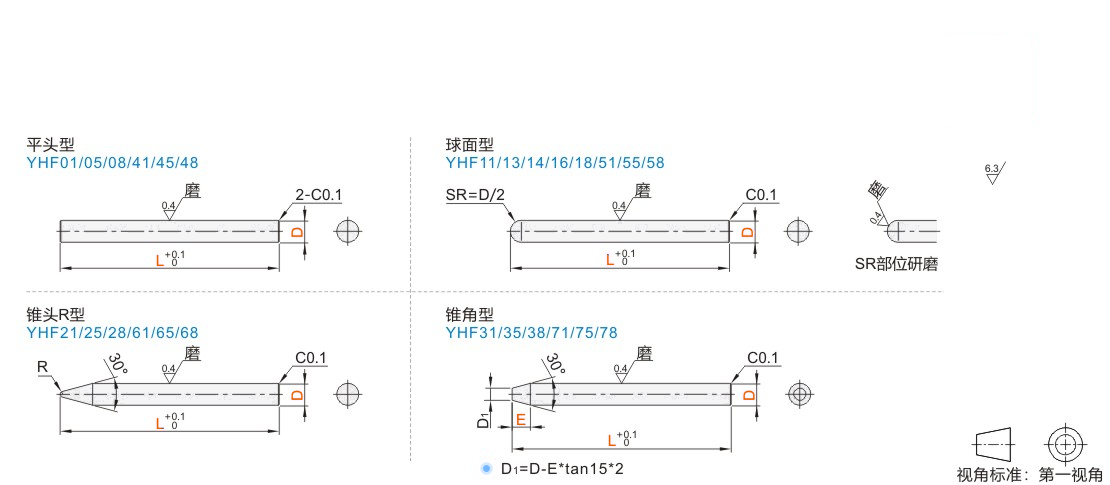

选型参数

公差固定型

型号D公差最小单位0.5R
代码最小单位0.01L
D
平头型 球面型 锥头R型
JT-RQASD JT-RQADD JT-RQAUD
JT-RQASO JT-RQADQ JT-RQAUO
JT-RQASM JT-RQADF JT-RQAUM
JT-RQADX
JT-RQADM
0.40~1.000
-0.005		3.0~32.00.1
1.01~2.000.2
2.01~3.000.4

公差固定型

型号D公差最小单位0.5
代码最小单位0.01LE
D
锥角型
JT-RQAQD
JT-RQAQO
JT-RQAQM		0.40~1.000
-0.005		3.0~32.00.5~2.5
1.01~2.00
2.01~3.00

公差选择型

型号D公差最小单位0.5R
代码最小单位0.01L
D
平头型 球面型 锥头R型
JT-RQAFD JT-RQAOD JT-RQAXD
JT-RQAFO JT-RQAOO JT-RQAXO
JT-RQAFM JT-RQAOM JT-RQAXM
0.40~1.00U(+0.005~0)

M(±0.002)

D(0~-0.005)

H(0~-0.01)		3.0~32.00.1
1.01~2.000.2
2.01~3.000.4

公差选择型

型号D公差最小单位0.1最小单位0.5
代码最小单位0.01LE
D
锥角型
JT-RQALD
JT-RQALO
JT-RQALM		0.40~1.00U(+.0005~0)

M(±0.002)

D(0~-0.005)

H(0~-0.01)		3.0~32.00.5~2.5
1.01~2.00
2.01~3.00

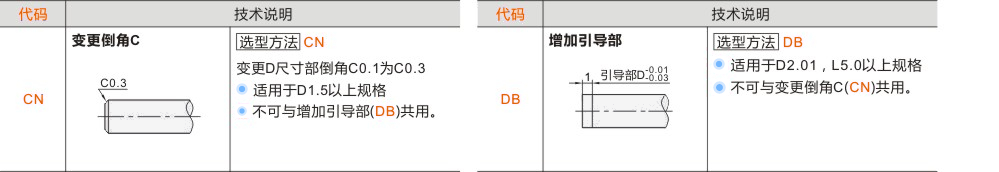

可选加工参数
产品名称
暂未上传文档资料
