内六角圆柱头带挡块螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹	主体 / 材质	主体 / 表面处理	主体 / 强度等级	挡块 / 材质	挡块 / 硬度	挡块 / 颜色	附件(六角螺帽) / 材质	附件(六角螺帽) / 表面处理	附件(六角螺帽) / 数量	类型
JT-YNMXQ	粗牙	SCM435	镀锌	8.8	MC尼龙	—	蓝色	SS400	镀锌	2PCS	调节型 ● 内六角圆柱挡块
JT-YNMLU	粗牙	SUS304	—	—	MC尼龙	—	蓝色	SUS304	—	2PCS	调节型 ● 内六角圆柱挡块

挡块采用烧结工艺。
适用支撑大型工件。

螺母T厚度标准：JT-YNMXQ依据GB/T 6170 ；JT-YNMLU依据DIN 934。

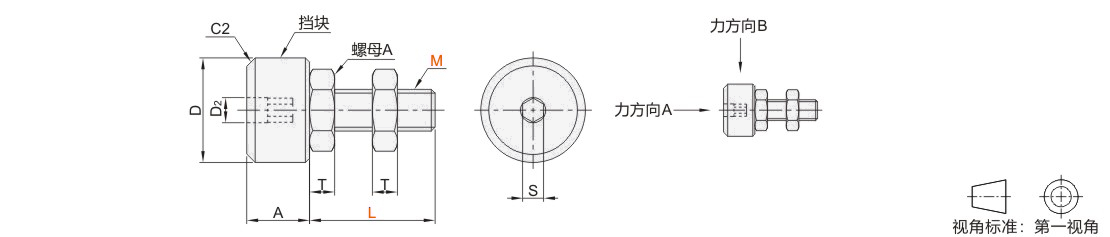

使用注意事项：

螺栓和MC尼龙用粘接剂粘接；

使用时请使螺母A接触MC尼龙；

过度用力可能会导致MC尼龙破损；

请勿在受力方向B处使用。
紧固时请使用内六角孔而非螺母A。

选型参数

选型表

型号		L	D	D2	A	S	T (JT-YNMXQ)		T (JT-YNMLU)
代码	M	L	D	D2	A	S	max	min	max	min
(SCM435) JT-YNMXQ (SUS304) JT-YNMLU	4	10 15 16 20 25 30	10	2.4	7	2	3.2	2.9	3.2	2.9
	5	15 16 20 25 30 40	12	3	9	2.5	4.7	4.4	4	3.7
	6	15 16 20 25 30 40 50	15	3.5	10	3	5.2	4.9	5	4.7
	8	25 30 40 50	20	4.7	13	4	6.8	6.44	6.5	6.14
	10	30 40 50	25	6	15	5	8.4	8.04	8	7.64
	12	30 40 50	30	7	18	6	10.8	10.37	10	9.64
	16	30 40 50	40	9.5	22	8	14.8	14.1	13	12.3

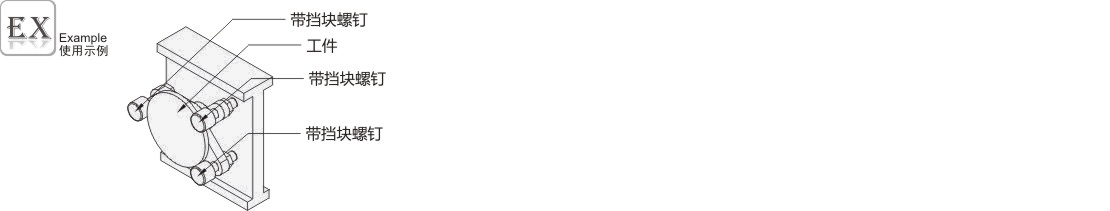

使用示例

作为机械手的夹具夹取工件。
