加强型桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXFSD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	20系列拖链
JT-KXFSU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	20系列拖链

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VEP01	加强型 20系列拖链用	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

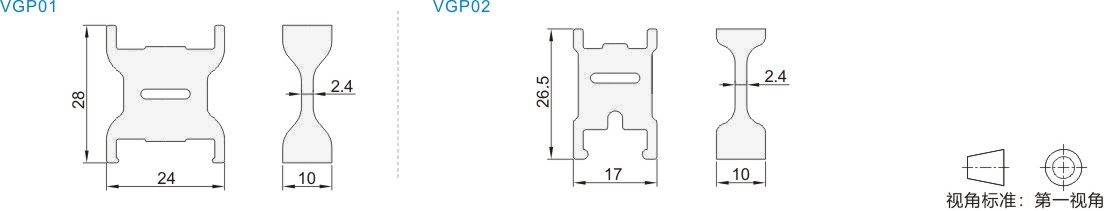

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VGP01	加强型 20系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXFSD
VGP02	加强型 20系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXFSU

选型参数

拖链

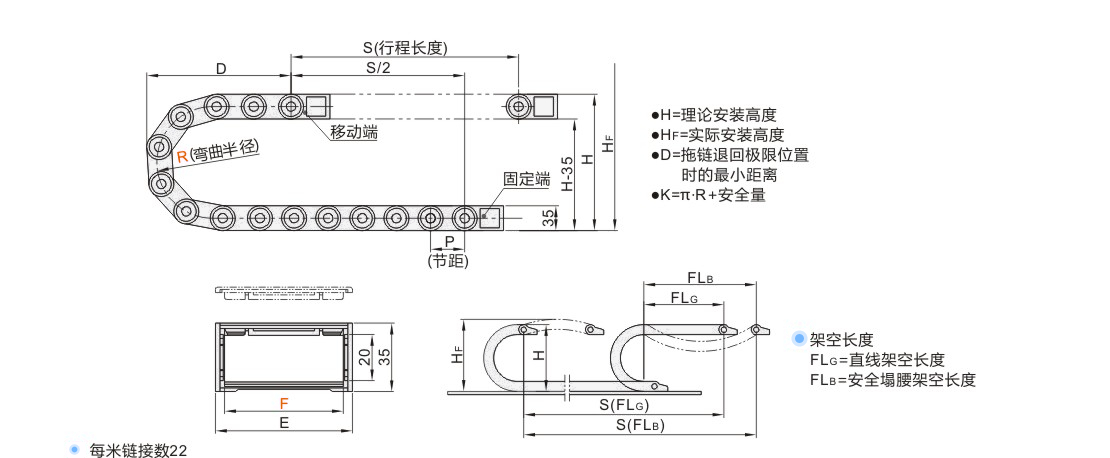

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量(kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	JT-KXFSD	JT-KXFSU
JT-KXFSD JT-KXFSU	38	(55)	1~	VEP01-F38	145	120	290	175	56	46	17	1	60	25	≈0.82	≈0.92
		75			185	140	350	215
		100			235	165	430	265
	50	(55)		VEP01-F50	145	120	290	175	68						≈0.9	≈1.04
		75			185	140	350	215
		100			235	165	430	265
	60	(55)		VEP01-F60	145	120	290	175	78						≈1.06	≈1.17
		75			185	140	350	215
		100			235	165	430	265
	75	(55)		VEP01-F75	145	120	290	175	93						≈1.18	≈1.31
		75			185	140	350	215
		100			235	165	430	265

JT-KXFSU无( )内规格。

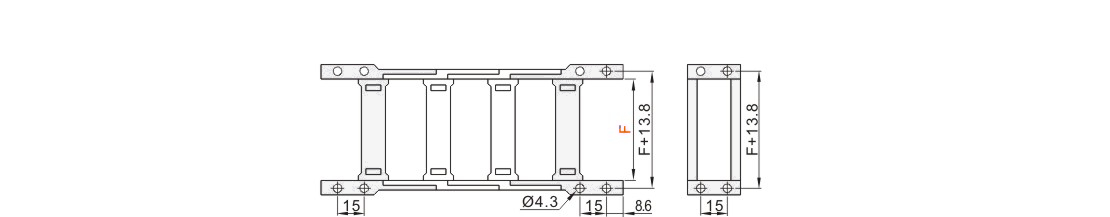

接头

型号
代码	内宽F
VEP01	38
	50
	60
	75
