防震防滑脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 外罩	材质 / 底部	材质 / 螺杆	表面处理 / 外罩	表面处理 / 螺杆	类型
JT-VUBIQD	S45C	S45C+橡胶	S45C	镀锌	镀锌	固定调节型 ● 碳钢+橡胶粘贴连接型
JT-VUBIQU	S45C	S45C+橡胶	S45C	镀铬	镀铬	固定调节型 ● 碳钢+橡胶粘贴连接型
JT-VUBIQQ	S45C	S45C+橡胶	S45C	镀锌	镀锌	固定调节型 ● 碳钢+橡胶螺纹连接型
JT-VUBIQF	S45C	S45C+橡胶	S45C	镀铬	镀铬	固定调节型 ● 碳钢+橡胶螺纹连接型
JT-VUBIQO	S45C	S45C+橡胶	S45C	镀镍	镀镍	固定调节型 ● 碳钢+橡胶螺纹连接型
JT-VUBIFD	一	橡胶	S45C	一	镀锌	固定调节型 ● 全橡胶底座型

由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
由于橡胶垫的泊松比接近0.5，理论上受压时体积变化较小，为了保证承载时橡胶垫不会存在明显的变形，建议在推荐负载值内使用。
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。
JT-VUBIQD/JT-VUBIQU底座与胶垫为单纯的胶水粘连，JT-VUBIQQ/JT-VUBIQF/JT-VUBIQO底座与胶垫是通过螺纹进行连接，并在螺纹处增加胶水粘连提高牢固性。
JT-VUBIQQ/JT-VUBIQF/JT-VUBIQO的连接方式可以降低胶垫脱落的风险，JT-VUBIQD/JT-VUBIQU的性价比则更高。

选型参数

选型表

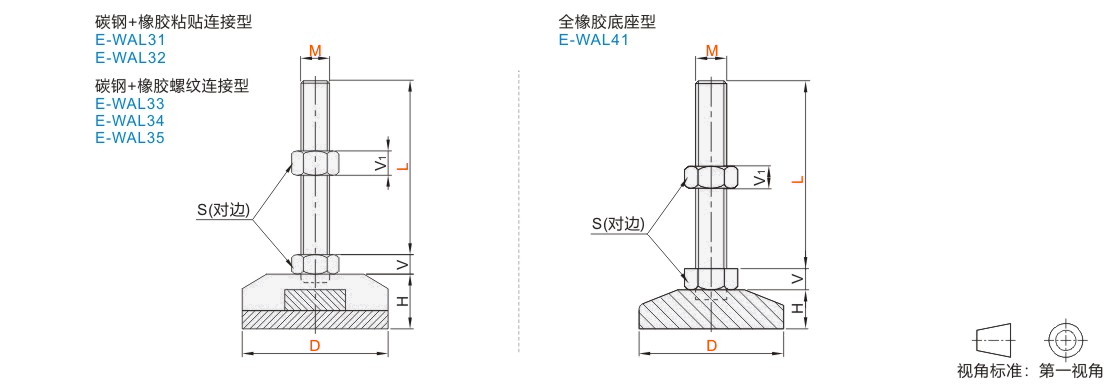

型号		M	L	螺距	H	S	V	V1	承载 (Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	H	S	V	V1	承载 (Kg)	参考重量 (Kg/pcs)
(碳钢+橡胶粘贴连接型/碳钢+橡胶螺纹连接型) 碳钢+橡胶粘贴连接型 JT-VUBIQD JT-VUBIQU 碳钢+橡胶螺纹连接型 JT-VUBIQQ JT-VUBIQF JT-VUBIQO	60	16	100	2	24	24	10	13	700	0.52
	80	16	150	2	24	24	10	13	700	0.54
		16	100	2	27	24	10	13	800	0.53
		20	100	2		24	10	13	800	0.55
		20	150	2.5		30	13	16	850	0.54
	100	16	150	2.5		30	13	16	850	0.56
			100	2	32	24	10	13	800	0.74
			150							0.78
			200							0.82
			250							0.86
			300							0.9
		20	100	2.5		30	13	16	900	0.82
			150							0.86
			200							0.9
			250							0.95
			300							1.02
		24	100	3		36	16	19	950	0.88
			150							0.93
			200							0.98
			250							1.03
			300							1.08
			350							1.13
			400							1.18
(全橡胶底座型) JT-VUBIFD	60	16	100	2	25	24	10	13	700	0.31
	60	16	150	2	25	24	10	13	700	0.35
	80	16	100	2	30	24	10	13	800	0.57
		16	150	2		24	10	13	800	0.61
		20	100	2.5		30	13	16	850	0.64
		20	150	2.5		30	13	16	850	0.68
	100	16	100	2	35	24	10	13	800	0.92
		16	150	2		24	10	13	800	0.97
		20	100	2.5		30	13	16	900	1.1
		20	150	2.5		30	13	16	900	1.18
		24	100	3		36	16	19	950	1.31
		24	150	3		36	16	19	950	1.53
