直齿条

图片仅供参考

直齿条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-RMSIQD	MC尼龙	L尺寸指定型
JT-RMSIQX	MC尼龙	L尺寸固定型

选型参数

L尺寸指定型

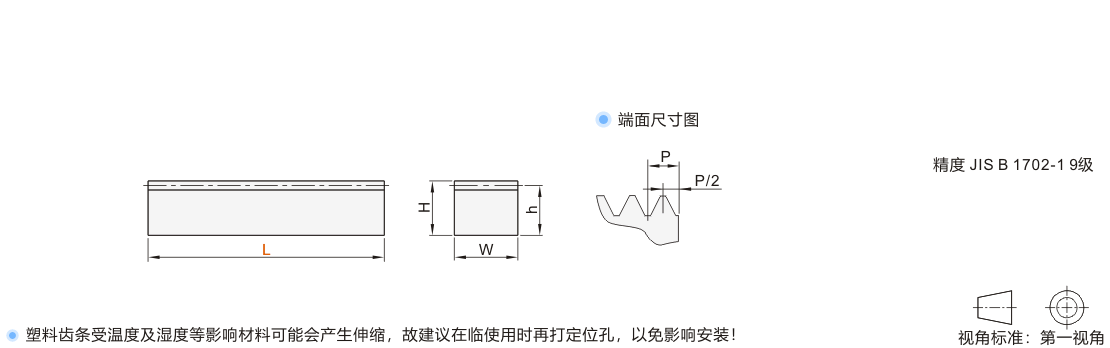

型号		孔加工	L	P 齿距	W	H	h
代码	模数	孔加工	L	P 齿距	W	H	h
JT-RMSIQD	1.0	ZA(无孔)	20~480	3.142	10	12	11
	1.5		20~980	4.712	15	20	18.5
	2.0			6.283	20	25	23
	2.5			7.854	25	30	27.5
	3.0			9.424	30	35	32

L尺寸固定型

型号		规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h
代码	模数	规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h
JT-RMSIQX	1.0	300	ZA(无孔)	95	298.45	3.142	10	12	11
	1.0	500		159	499.51	3.142	10	12	11
	1.5	300		63	296.88	4.712	15	20	18.5
	1.5	500		106	499.51	4.712	15	20	18.5
	2.0	300		47	295.31	6.283	20	25	23
	2.0	500		79	496.37	6.283	20	25	23
	2.5	300		38	298.45	7.854	25	30	27.5
	2.5	500		63	494.8	7.854	25	30	27.5
	3.0	300		31	292.17	9.424	30	35	32
	3.0	500		53	499.51	9.424	30	35	32
