XL型免键梯形齿同步轮

图片仅供参考

XL型免键梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套
Y-EAC01	XL050	12.7	5.08	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

选型表

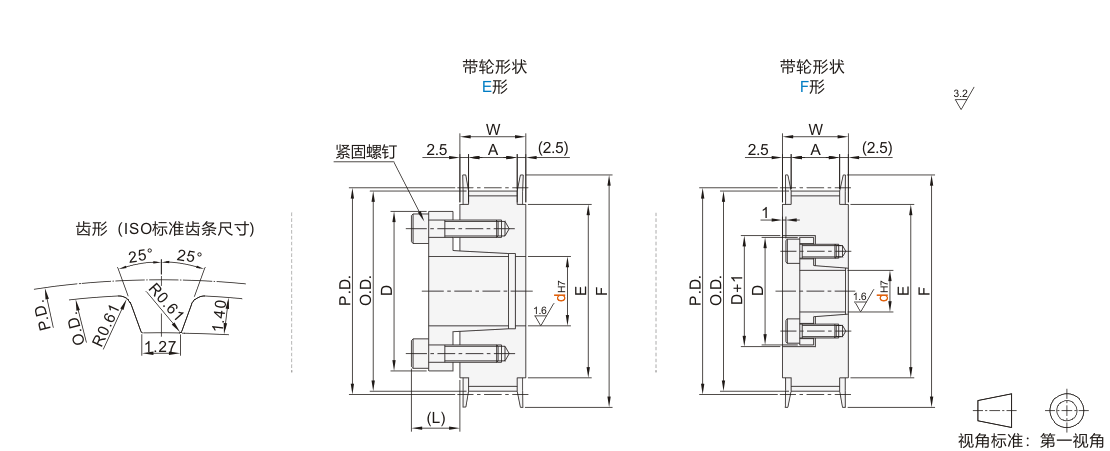

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)		P.D.	O.D.	F	E	带轮公称宽度
型号			XL050						带轮公称宽度
代码	齿数		E形 CT胀套	F形 CH胀套					A	W
JT-RVBMSD-XL050	20	E	8	—	32.34	31.83	40	27	XL050 A:14 W:19
	21	E	8	—	33.96	33.45	40	27
	22	E F	8	8	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30
	24		8	8	38.81	38.30	45	30
	25		8·10·11·12	8·10·11	40.43	39.92	48	35
	26		8·10·11·12	8·10·11	42.04	41.53	48	35
	28		8~17	8~12	45.28	44.77	55	40
	30		10~17	10~12	48.51	48.00	55	40
	32		10~18	10~12	51.74	51.24	61	45
	34		10~18	10~12	54.98	54.47	61	45
	36		10~22	10~12	58.21	57.70	67	50
	38		10~22	10~12	61.45	60.94	67	50
	40		10~30	10~12	64.68	64.17	74	58
	42		10~30	10~12	67.91	67.41	74	58
	44		10~32	10~12	71.15	70.64	80	60
	46				74.38	73.87	80	60
	48				77.62	77.11	87	67
	50				80.85	80.34	87	67
	60				97.02	96.51	104	84
	72				116.43	115.92	123	102

胀套孔径尺寸表

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
8	16	8.5	25.5	24.5	8.5
10	39	18	30	29	10.5
11	43	20	31	30
12	48	23	32	31
14	73	—	35	—	12
15	78		36		12
16	83		37		13
17	88		38		13
18	154		43		14
19	163		45		14
20	171		46		14
22	186		48
24	206		50
25	216		52
28	353		54		15.5
30	382		57		15.5
32	412		59		16.5
