直柱型直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	轴套硬度	表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-VICMSQ	SUJ2	56HRC~	镀硬铬	GCr15	树脂	丁腈橡胶	-15~80°C	单衬型
JT-VICMDQ	SUJ2	56HRC~	镀硬铬	GCr15	树脂	丁腈橡胶	-15~80°C	双衬型

产品特点
产品中精度；低摩擦、低噪音，耐久性好，空间占用小；
产品外表面镀硬铬处理，镀层硬度高，耐磨性好；
新能源锂电行业特色产品，满足禁铜禁锌禁镍，且具有良好的防锈效果；
轴套、滚珠材质SUJ2相当于GCr15；
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
滚珠硬度58~65HRC，配套导向轴注意硬度合理适配。

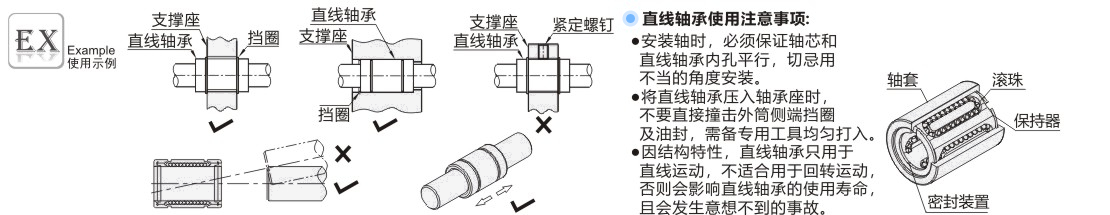

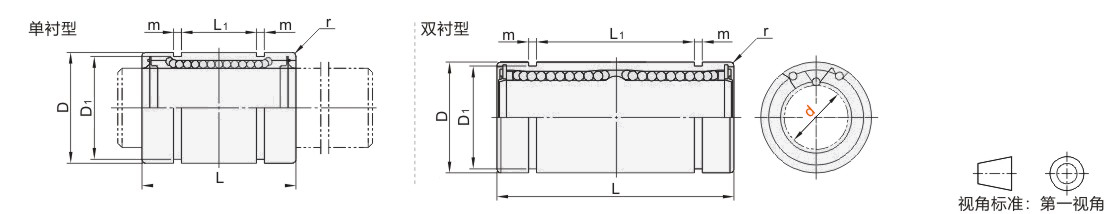

选型参数

单衬型

型号			D		L		L1		m	D1	r	偏心	滚珠列数	基本额定负载(N)		重量(g)
代码	d		D		L		L1		m	D1	r	偏心	滚珠列数	C(动)	Co(静)	重量(g)
JT-VICMSQ	6	0 -0.009	12	0 -0.023	19	+0.2 -0.4	11.3	+0.2 -0.4	1.1	11.5	0.4	0.012	4	204	299	8.3
	8		15	0 -0.023	24		15.3		1.1	14.3				263	405	15
	10		19	0 -0.026	29		19.4		1.3	18				400	440	30
	12		21		30		20.4		1.3	20	0.8			412	442	40
	16		28		37		23.3		1.6	27			5	796	1021	70
	20	0 -0.010	32	0 -0.030	42		27.3	+0.2 -0.5	1.6	30.5		0.015	5	859	1345	95
	25		40		59	+0.2 -0.5	37.3		1.85	38	1.5		6	1095	2046	235
	30		45		64		40.8		1.85	43				1529	2676	260
	35	0 -0.012	52	0 -0.035	70		45.3		2.1	49		0.020		1661	3026	420
	40		60		80		56.3		2.1	57				2259	4777	650
	50		80		100		68.8		2.6	76.5				4608	8644	1695

双衬型

型号			D		L		L1		m	D1	r	偏心	滚珠列数	基本额定负载(N)		静态允许力矩(N·m)	重量(g)
代码	d		D		L		L1		m	D1	r	偏心	滚珠列数	C(动)	Co(静)	静态允许力矩(N·m)	重量(g)
JT-VICMDQ	6	0 -0.010	12	0 -0.023	35	+0.3 -0.5	24.8	+0.2 -0.5	1.1	11.5	0.4	0.015	4	331	551	2.15	15
	8		15	0 -0.023	45		32.8		1.1	14.3				466	777	4.3	30
	10		19	0 -0.026	55		41.4		1.3	18				649	879	7.2	60
	12		21		57		43.4		1.3	20	0.8			670	885	10.5	75
	16		28		70		49.8		1.6	27			5	1247	2041	19.5	140
	20	0 -0.012	32	0 -0.033	80	+0.3 -0.6	57.8	+0.2 -0.6	1.6	30.5		0.020	5	1453	2689	26.5	175
	25		40		112		78.3		1.85	38	1.5		6	1779	4092	43	435
	30		45		123		85.3		1.85	43				2484	5352	82.5	475
	35	0 -0.015	52	0 -0.040	135		94.8		2.1	49		0.025		2698	6051	105	790
	40		60		151		116.8		2.1	57				3670	9555	145	1165
	50		80		192		142.8		2.6	76.5				7485	17287	395	2095

1Kgf=9.81N
