还有0项未选择重置

选择代码

代码参数

外径公差

材质

硬度

肩部特征

表面处理

选型参数

轴径D(mm) *

尺寸L(mm) *

1~22/1

图片仅供参考

台阶螺丝

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-GLOSD	代码 / 一字槽型 / D公差(-0.01~-0.05)	S45C	—	发黑
JT-GLOSO	代码 / 一字槽型 / Dg6	S45C	—	发黑
JT-GLODD	代码 / 内六角孔型 / D公差(-0.01~-0.05)	S45C	—	发黑
JT-GLODO	代码 / 内六角孔型 / Dg6	S45C	—	发黑
JT-GLOUD	代码 / 头部切割型 / D公差(-0.01~-0.05)	S45C	—	发黑
JT-GLOUO	代码 / 头部切割型 / Dg6	S45C	—	发黑
JT-GLOQD	代码 / 六角头型 / D公差(-0.01~-0.05)	S45C	—	发黑
JT-GLOFD	代码 / 六角头型 / Dg6	S45C	—	发黑
JT-GLOSQ	代码 / 一字槽型 / D公差(-0.01~-0.05)	S45C	40~45HRC	发黑
JT-GLOSU	代码 / 一字槽型 / Dg6	S45C	40~45HRC	发黑
JT-GLODQ	代码 / 内六角孔型 / D公差(-0.01~-0.05)	S45C	40~45HRC	发黑
JT-GLODU	代码 / 内六角孔型 / Dg6	S45C	40~45HRC	发黑
JT-GLOUQ	代码 / 头部切割型 / D公差(-0.01~-0.05)	S45C	40~45HRC	发黑
JT-GLOUU	代码 / 头部切割型 / Dg6	S45C	40~45HRC	发黑
JT-GLOQU	代码 / 六角头型 / D公差(-0.01~-0.05)	S45C	40~45HRC	发黑
JT-GLOFU	代码 / 六角头型 / Dg6	S45C	40~45HRC	发黑
JT-GLOSF	代码 / 一字槽型 / D公差(-0.01~-0.05)	SUS304	—	—
JT-GLOSX	代码 / 一字槽型 / Dg6	SUS304	—	—
JT-GLODF	代码 / 内六角孔型 / D公差(-0.01~-0.05)	SUS304	—	—
JT-GLODX	代码 / 内六角孔型 / Dg6	SUS304	—	—
JT-GLOUF	代码 / 头部切割型 / D公差(-0.01~-0.05)	SUS304	—	—
JT-GLOUX	代码 / 头部切割型 / Dg6	SUS304	—	—
JT-GLOQX	代码 / 六角头型 / D公差(-0.01~-0.05)	SUS304	—	—
JT-GLOFX	代码 / 六角头型 / Dg6	SUS304	—	—

Dg6
4~6	-0.004 -0.012
8·10	-0.005 -0.014
12	-0.006 -0.017

L尺寸公差
未淬火型	+0.15 +0.05
淬火型	+0.2 0

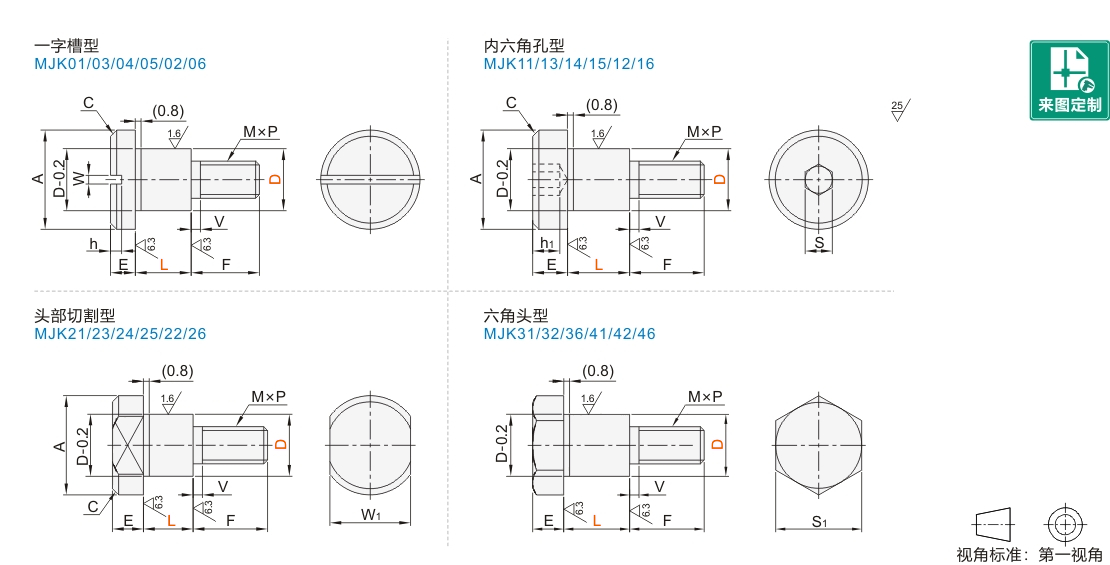

选型参数

一字槽型

型号		L 最小单位1	A	E	M×P	F	V	W	h	C
代码	D	L 最小单位1	A	E	M×P	F	V	W	h	C
D公差(-0.01~-0.05) JT-GLOSD JT-GLOSQ JT-GLOSF (D公差g6) JT-GLOSO JT-GLOSU JT-GLOSX	4	1~22	6	2	2.6×0.45	4	0.8	0.8	1	0.5
	5		8	2	3×0.5	6	1	0.8	1
	6		10	2.5	4×0.7	8	1.2	1.2	1.5
	8		12	3	5×0.8	10	1.4	1.2	1.5	1
	10		16	4	6×1.0	12	1.5	1.4	1.8
	12		18	5	8×1.25	12	1.5	1.5	2

内六角孔型

型号		L 最小单位1	A	E	M×P	F	V	S	h1	C
代码	D	L 最小单位1	A	E	M×P	F	V	S	h1	C
D公差(-0.01~-0.05) JT-GLODD JT-GLODQ JT-GLODF (D公差g6) JT-GLODO JT-GLODU JT-GLODX	4	5~22	6	3.5	2.6×0.45	4	0.8	2	2	0.5
	5		8	4	3×0.5	6	1	2.5	2.5
	6		10	4	4×0.7	8	1.2	3	3
	8		12	4.5	5×0.8	10	1.4	4	3.5	1
	10		16	5	6×1.0	12	1.5	5	4
	12		18	5	8×1.25	12	1.5	5	4

头部切割型

型号		L 最小单位1	A	E	M×P	F	V	C	W1
代码	D	L 最小单位1	A	E	M×P	F	V	C	W1
D公差(-0.01~-0.05) JT-GLOUD JT-GLOUQ JT-GLOUF (D公差g6) JT-GLOUO JT-GLOUU JT-GLOUX	4	1~22	6	3.5	2.6×0.45	4	0.8	0.5	5
	5		8	4	3×0.5	6	1		7
	6		10	4	4×0.7	8	1.2		8
	8		12	4.5	5×0.8	10	1.4	1	10
	10		16	5	6×1.0	12	1.5		13
	12		18	5	8×1.25	12	1.5		14

六角头型

型号		L 最小单位1	E	M×P	F	V	S1
代码	D	L 最小单位1	E	M×P	F	V	S1
D公差(-0.01~-0.05) JT-GLOQD JT-GLOQU JT-GLOQX (D公差g6) JT-GLOFD JT-GLOFU JT-GLOFX	4	1~22	3.5	2.6×0.45	4	0.8	7
	5		4	3×0.5	6	1	8
	6		4	4×0.7	8	1.2	10
	8		4.5	5×0.8	10	1.4	13
	10		5	6×1.0	12	1.5	17
	12		5	8×1.25	12	1.5	19

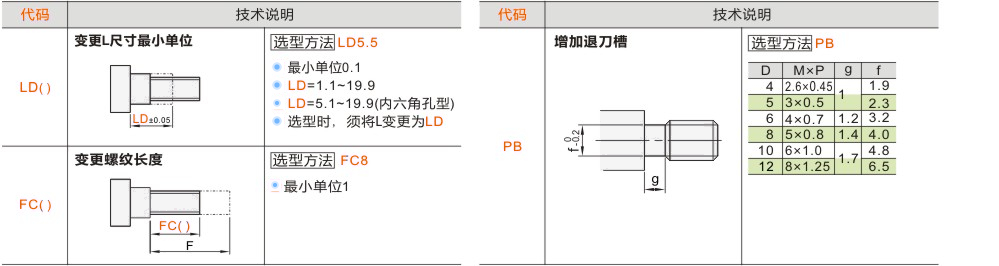

可选加工参数
