双节距输送链接头

图片仅供参考

双节距输送链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

双节距带附件输送链条

代码	材质	类型
JT-KGWSD	钢	双节距带附件输送链条

双节距带附件输送链条接头

代码	类型	材质
JT-KGKUU	标准型	钢

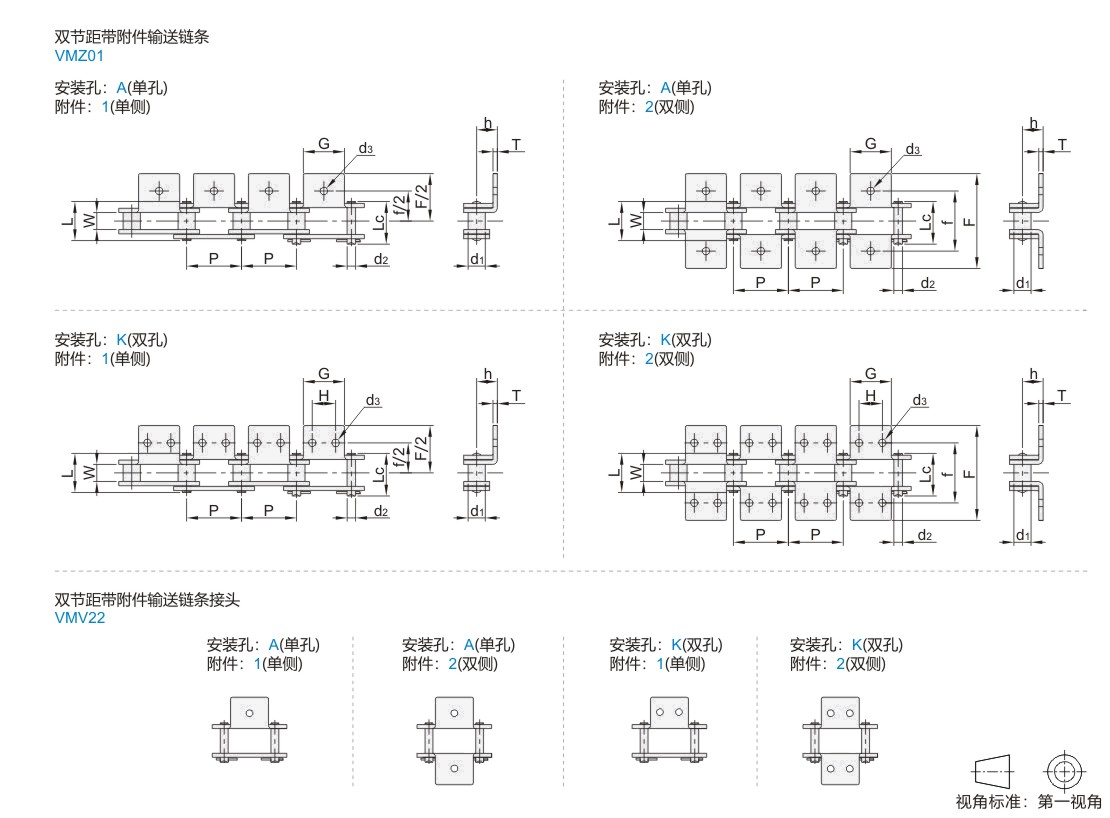

链条一个节距P为一节，如图所示为4节。

一条链条附带一个接头，另需接头可单独订购。

带附件链条仅可用于传送，请勿用于精准定位和重负荷使用。

附件仅用于固定，无平面精度。

选型参数

双节距带附件输送链条

型号		安装孔	附件	节数 (最小单位2)	节距 P	内节内宽 W(min)	滚子外径 d1(max)	销轴外径 d2(max)	销轴长度		链板厚度 T	附件						ISO链号
代码	系列	安装孔	附件	节数 (最小单位2)	节距 P	内节内宽 W(min)	滚子外径 d1(max)	销轴外径 d2(max)	L(max)	Lc(max)	链板厚度 T	G	H	f	F	h	d3	ISO链号
JT-KGWSD	C2040	A(单孔) K(双孔)	1(单侧) 2(双侧)	4~	25.4	7.85	7.95	3.89	17.8	21	1.5	19.1	9.35	25.4	37.7	9.1	3.6	C208A
	C2042				25.4	7.85	15.88	3.89	17.8	21	1.5	19.1	9.35	25.4	37.7	9.1	5.2	C208AL
	C2050				31.75	9.4	10.16	5.09	21.8	25	2	23.8	11.91	31.8	48	11.1	5.2	C210A
	C2052				31.75	9.4	19.05	5.09	21.8	25	2	23.8	11.91	31.8	48	11.1	6.8	C210AL
	C2060H				38.1	12.58	11.91	5.96	30.2	33.8	3.2	28.7	14.27	42.9	62.48	14.7	5.2	C212AH
	C2062H				38.1	12.58	22.23	5.96	30.2	33.8	3.2	28.7	14.27	42.9	62.48	14.7	8.7	C212AHL
	C2080H				50.8	15.75	15.88	7.94	37.4	42.8	4	38.1	19.1	55.6	87.8	19.1	6.8	C216AH
	C2082H				50.8	15.75	28.85	7.94	37.4	42.8	4	38.1	19.1	55.6	87.8	19.1	6.8	C216AHL
	C2120H				76.2	25.23	22.23	11.11	55	61.6	5.6	57.2	28.6	79.34	121.4	27.79	10.3	C224AH
	C2122H				76.2	25.23	44.45	11.11	55	61.6	5.6	57.2	28.6	79.34	121.4	27.79	10.3	C224AHL

双节距带附件输送链条接头

型号		安装孔	附件	适配链条型号
代码	系列	安装孔	附件	适配链条型号
JT-KGKUU	C2040	A(单孔) K(双孔)	1(单侧) 2(双侧)	JT-KGWSD-C2040
	C2042			JT-KGWSD-C2042
	C2050			JT-KGWSD-C2050
	C2052			JT-KGWSD-C2052
	C2060H			JT-KGWSD-C2060H
	C2062H			JT-KGWSD-C2062H
	C2080H			JT-KGWSD-C2080H
	C2082H			JT-KGWSD-C2082H
	C2120H			JT-KGWSD-C2120H
	C2122H			JT-KGWSD-C2122H
