还有0项未选择重置

选择代码

代码参数

材质

表面处理

选型参数

齿数 *

齿槽宽度A(mm) *

17~105/1

轴孔规格 *

内径d(mm) *

左端台阶孔内径Q(mm) *

15~95/1

右端台阶孔内径R(mm) *

15~95/1

左端台阶孔深度S(mm) *

0~106/1

右端台阶孔深度T(mm) *

0~106/1

图片仅供参考

梯形齿同步轮 T10型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	T10	10	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	T10	10	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	T10	10	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	T10	10	S45C	SPCC	发黑	ML40Cr
EAT13	T10	10	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	T10	10	S45C	SPCC	镀硬铬	ML40Cr
EAT18	T10	10	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~。
镀硬铬镀层厚度3~5µm，表层硬度600HV~
小部分加工部位可能无表面处理。

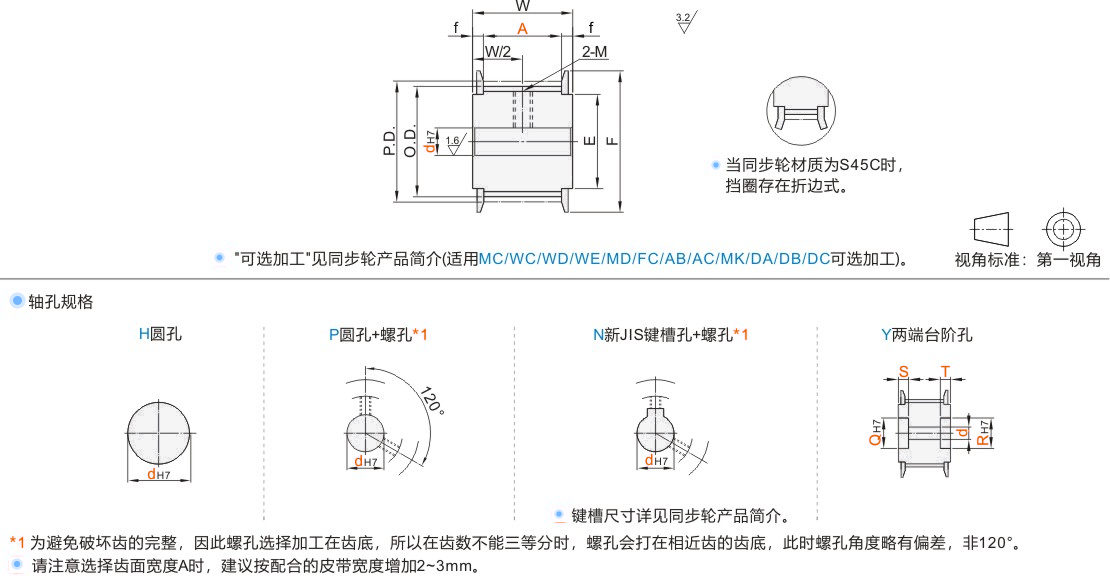

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~65	M10	M10×8

选型参数

选型表

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P.D.	O.D.	F	E	f	W
铝合金 JT-VBYSD-T10 JT-VBYSU-T10 JT-VBYSO-T10 S45C JT-VBYDU-T10 JT-VBYDQ-T10 JT-VBYDO-T10 SUS304 JT-VBYDM-T10	12	17~105	H P N Y	12~19	12~18	12~15	12~17	15~19	0<S≤A+1 0<T≤A+1 S+T≤A+2	38.2	36.35	40	27	2.5	A+5
	14			12~27	12~26	12~20	12~25	18~27		44.56	42.7	48	35
	15			12~28	12~26	12~22	12~26	18~28		47.75	45.9	52	36
	16			12~32	12~30	12~26	12~30	18~32		50.93	49.05	58	40
	18			12~37	12~30	12~30	12~35	18~37		57.3	55.45	61	45
	20			12~42	12~40	12~36	12~40	18~42		63.66	61.8	67	50
	22			14~52	14~48	14~38	14~50	21~52		70.03	68.15	80	60
	24			14~59	14~50	14~44	14~57	21~59		76.39	74.55	87	67
	25			14~59	14~50	14~47	14~57	21~59		79.58	77.7
	26			14~59	14~50	14~50	14~57	21~59		82.76	80.9
	28			16~67	16~57	16~50	16~65	26~67		89.13	87.25	95	75
	30			16~76	16~65	16~50	16~74	26~76		95.49	93.65	104	84
	32			20~80	20~65	20~50	20~75	27~82		101.86	100	111	90
	34			20~80	20~65	20~50	20~75	22~92		108.23	106.4	115	95
	36			20~80	20~65	20~50	20~75	27~94		114.59	112.75	123	102
	40			20~80	20~65	20~50	20~75	27~95		127.32	125.45	135	115
	44			20~80	20~65	20~50	20~75	27~95		140.06	138.2	152	130
	48			20~80	20~65	20~50	20~75	27~95		152.79	150.95	160	140
	50			20~80	20~65	20~50	20~75	27~95		159.15	157.3	170	150
	60			20~80	20~65	20~50	20~75	27~95		190.99	189.1	200	180

轴孔规格H、Y时，无螺孔。

可选加工参数

暂未上传文档资料
