双轴承紧凑T型带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-VXQAOD	钢	S45C	弹簧钢	发黑	双轴承紧凑T型
JT-VXQAOU	钢	S45C	SUS304	无电解镀镍	双轴承紧凑T型
JT-VXQAOX	不锈钢	SUS304	SUS304	—	双轴承紧凑T型

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

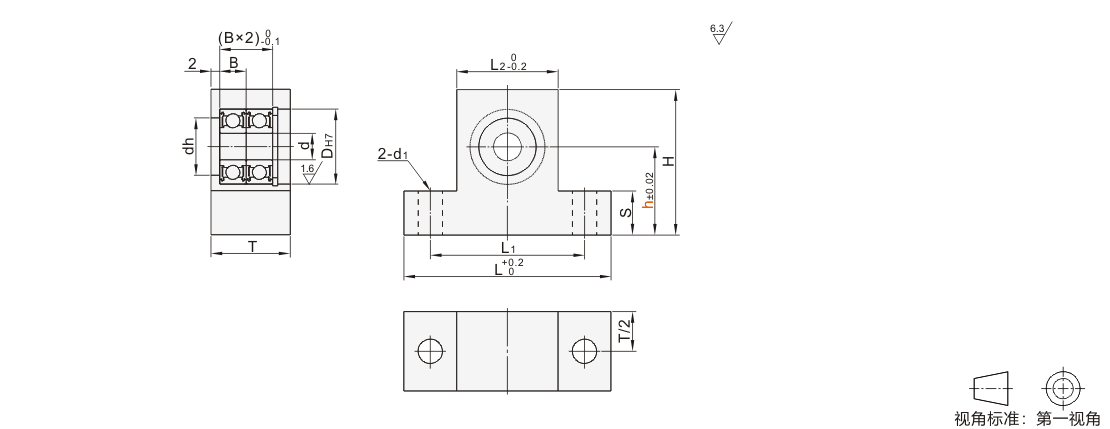

型号			h 选择	d	DH7		dh	B	H	L	L1	L2	T	S	d1
代码	轴承型号	密封圈	h 选择	d	DH7		dh	B	H	L	L1	L2	T	S	d1
JT-VXQAOD JT-VXQAOU JT-VXQAOX	605	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	10 15 20 25	5	14	+0.018 0	10	5	h+10.8	40	30	20	15	4.8	4.5
	606		15 20 25 30	6	17	+0.018 0	13	6	h+12.8	47	35	23	18	9.8	5.5
	608		15 20 25 30	8	22	+0.021 0	18	7	h+14.8	53	41	29	19
	6900		20 30 40	10	22		19	6	h+14.8	53	41	29	18
	6000			10	26		22	8	h+16.8	58	46	34	23
	6901			12	24		21	6	h+15.8	56	44	32	18
	6001			12	28		24	8	h+17.8	60	48	36	23
	6902		25 30 40 50	15	28		25	7	h+17.8	60	48	36	19	14.8
	6002			15	32	+0.025 0	28	9	h+19.8	68	54	40	24		6.5
	6903			17	30	+0.021 0	27	7	h+18.8	64	52	38	20
	6003			17	35	+0.025 0	31	10	h+21.8	70	56	43	26
	6904		30 40 50 60	20	37		34	9	h+22.8	73	59	45	24
	6004			20	42		36	12	h+24.8	82	66	50	31		9
	6005			25	47		41	12	h+27.8	96	76	56	31		9
	6006		35 40 50 80	30	55	+0.030 0	48	13	h+31.8	104	84	64	32	19.8	11

※ VV(非接触式橡胶密封圈)不适用于型号为605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

请注意避让挡圈，挡圈尺寸详见怡合达电商平台。
