安装侧端面形状

导入表面形状

选型参数

D公差 *

P公差 *

安装部直径D(mm) *

定位部直径P(mm) *

2.5~10/0.01

安装部长度L(mm) *

3~16/1

定位部长度B(mm) *

1~10/0.1

导入部锥角长度E(mm) *

0.5~5/0.1

导入部倒角角度°A *

图片仅供参考

锥角型内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

公差选择

特点：
高硬度不锈钢中含有Mn，具有溶于酸的性质；
高硬度不锈钢具有弱磁性。
高硬度不锈钢产品颈部无退刀槽，保证更好强度。

P₁=P-E*tan15*2
P-2EtanA≥0.73（前端直径最小Ø0.73以上）。
工艺孔加工条件：D·P·L·B≥4且P₁>3。（工艺孔详细尺寸见产品简介）

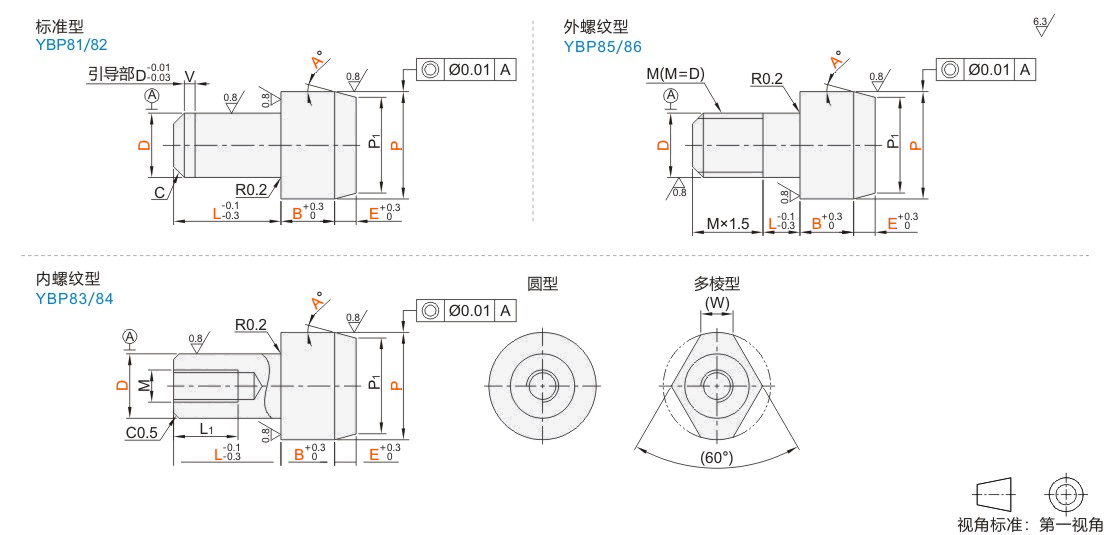

选型参数

标准型

型号				P (最小单位0.01)	L(最小单位1)		B (最小单位0.1)	E (最小单位0.1)	A	C	V	(W)
代码	D公差	P公差	D	P (最小单位0.01)	圆型	多棱型	B (最小单位0.1)	E (最小单位0.1)	A	C	V	(W)
圆型 JT-RXFMD 多棱型 JT-RXFMU	m6 p6 g6 h7	s m6 p6 g6 h7	2	2.50～8.00	3～16	4～16	1.0～10.0	0.5～5.0	15 30 45 60	0.5	0	1.2
			3	3.50～8.00						0.5	1	1.5
			4	4.50～8.00						1		1.8
			5	5.50～8.00								2.2
			6	6.50～10.00								3
			8	8.50～10.00	4～16	5～16				1.5		3.5

L尺寸=3时，C=0.5，V=1。

内螺纹型

型号				P (最小单位0.01)	L(最小单位1)		B (最小单位0.1)	E (最小单位0.1)	A	(W)	M	L1
代码	D公差	P公差	D	P (最小单位0.01)	圆型	多棱型	B (最小单位0.1)	E (最小单位0.1)	A	(W)	M	L1
圆型 JT-RXFMQ 多棱型 JT-RXFMF	m6 p6 g6 h7	s m6 p6 g6 h7	6	6.50～10.00	6～16	9～16	1.0～10.0	0.5～5.0	15 30 45 60	3	M3	5
圆型 JT-RXFMQ 多棱型 JT-RXFMF	m6 p6 g6 h7	s m6 p6 g6 h7	8	8.50～10.00	8～16	12～16	1.0～10.0	0.5～5.0	15 30 45 60	3.5	M4	6

外螺纹型

型号				P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	E (最小单位0.1)	A	(W)	M
代码	D公差	P公差	D	P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	E (最小单位0.1)	A	(W)	M
圆型 JT-RXFMO 多棱型 JT-RXFMX	m6 p6 g6 h7	s m6 p6 g6 h7	3	3.50～8.00	3～10	1.0～10.0	0.5～5.0	15 30 45 60	1.5	M3
			4	4.50～8.00					1.8	M4
			5	5.50～8.00					2.2	M5
			6	6.50～10.00					3	M6
			8	8.50～10.00	4～10				3.5	M8

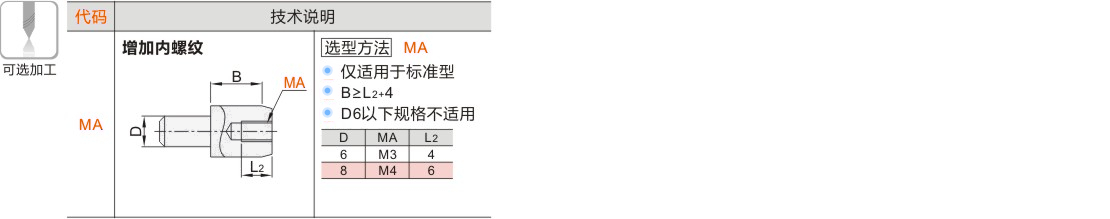

可选加工参数
