皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

d *

Z *

10~95/1

J *

3~67/0.1

Q *

10~95/1

R *

10~95/1

S *

3~17/1

T *

3~17/1

图片仅供参考

梯形齿同步轮 T10型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
Y-EAB01	T10150	15	10.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	T10150	15	10.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	T10150	15	10.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	T10200	20	10.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	T10200	20	10.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	T10200	20	10.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	T10250	25	10.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	T10250	25	10.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	T10250	25	10.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	T10300	30	10.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	T10300	30	10.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	T10300	30	10.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	T10400	40	10.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	T10400	40	10.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	T10400	40	10.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	T10500	50	10.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	T10500	50	10.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	T10500	50	10.0	铝合金	铝合金	喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸						公差
3<X≤6						±0.1
6<X≤30						±0.2
30<X≤120						±0.3
120<X≤400						±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
8~12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~70	M10	M10×8

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120 °。

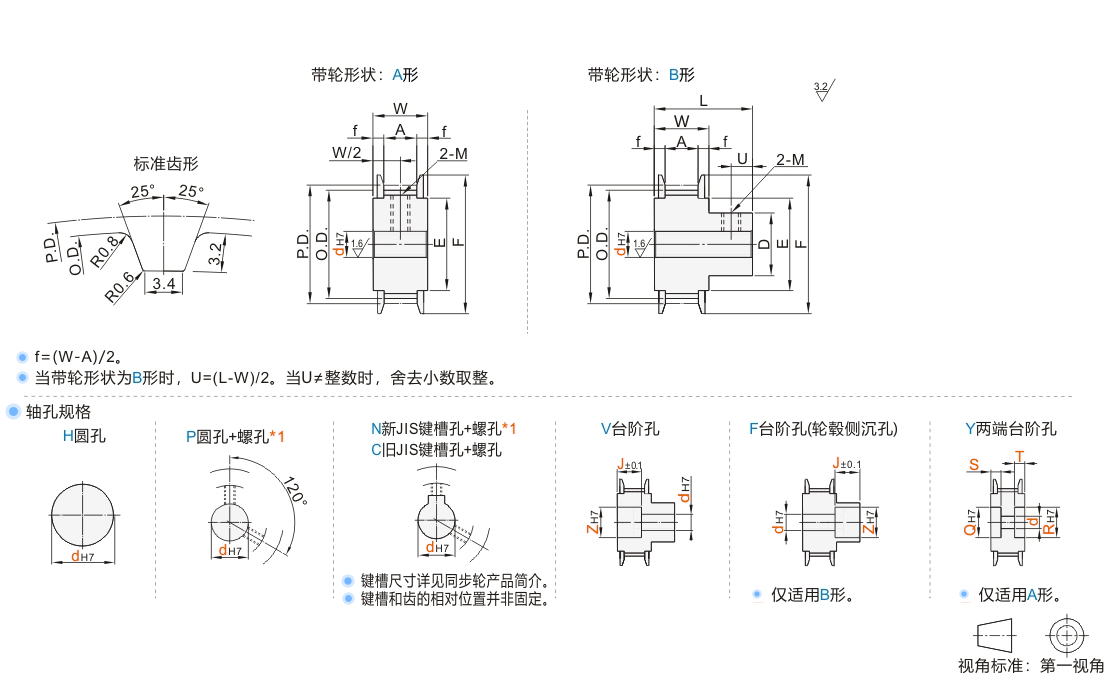

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形					B形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N·C	V	Y	H	P	N·C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
JT-RVBXSD-T10150 JT-RVBXSU-T10150 JT-RVBXSQ-T10150 JT-RVBXSD-T10200 JT-RVBXSU-T10200 JT-RVBXSQ-T10200 JT-RVBXSD-T10250 JT-RVBXSU-T10250 JT-RVBXSQ-T10250 JT-RVBXSD-T10300 JT-RVBXSU-T10300 JT-RVBXSQ-T10300 JT-RVBXSD-T10400 JT-RVBXSU-T10400 JT-RVBXSQ-T10400 JT-RVBXSD-T10500 JT-RVBXSU-T10500 JT-RVBXSQ-T10500	12	A B	H P N C V F Y	8~23	8~18	8~18	8~21	8~21	—	—	—	—	10~23	—	A形时 3.0≤J≤W-3.0 B形时 3.0≤J≤L-3.0	10~23	3~17 S+T≤W-3	38.2	36.35	—	40	27	皮带宽度15 T10150 A:17 W:22 L:37 皮带宽度20 T10200 A:22 W.27 L:42 皮带宽度25 T10250 A:27 W:32 L:47(52)★ 皮带宽度30 T10300 A:32 W.37 L:52(57)★ 皮带宽度40 T10400 A:43 W:48 L:61(63)★ 皮带宽度50 T10500 A:53 W:58 L:70
	14			10~31	10~26	10~26	10~29	10~29	10~28	10~22	10~20	10~26	12~31	12~28		12~31		44.56	42.7	32	48	35
	15			10~32	10~26	10~26	10~30	10~30	12~29	10~23	10~20	10~27	12~32	12~29		12~32		47.75	45.9	33	52	36
	16			12~36	12~30	12~26	12~34	12~34	12~33	12~27	12~22	12~31	14~36	14~33		14~36		50.93	49.05	37	58	40
	18			12~41	12~30	12~30	12~39	12~39	12~36	12~30	12~25	12~34	14~41	14~36		14~41		57.3	55.45	40	61	45
	20			12~46	12~40	12~36	12~44	12~44	12~43	12~35	12~29	12~41	14~46	14~43		14~46		63.66	61.8	47	67	50
	22			12~56	12~48	12~48	12~54	12~54	12~46	12~38	12~32	12~44	14~56	14~46		14~56		70.03	68.15	50	80	60
	24			12~63	12~50	12~50	12~61	12~61	12~56	12~46	12~40	12~54	14~63	14~56		14~63		76.39	74.55	60	87	67
	25			12~63	12~50	12~50	12~61	12~61	12~59	12~49	12~43	12~57	14~63	14~59		14~63		79.58	77.7	63	87	67
	26			12~63	12~50	12~50	12~61	12~61	12~59	12~49	12~43	12~57	14~63	14~59		14~63		82.76	80.9	63	87	67
	28			12~68	12~57	12~50	12~66	12~61	12~66	12~56	12~48	12~64	14~68	14~66		14~68		89.13	87.25	70	95	75
	30			12~76	12~65	12~50	12~74	12~66	12~71	12~61	12~50	12~69	14~76	14~71		14~76		95.49	93.65	75	104	84
	32			20~80	20~70	20~55	20~80	12~74	20~80	20~65	20~55	20~79	22~82	22~81		22~82		101.86	100	85	111	90
	34			20~80	20~70	20~55	20~80	20~75	20~84	20~70	20~55	20~82	22~92	22~86		22~92		108.23	106.4	90	115	95
	36			20~80	20~70	20~55	20~83	20~83	20~85	20~70	20~55	20~83	22~94	22~91		22~94		114.59	112.75	95	123	102
	40			20~85	20~70	20~55	20~83	20~83	20~85	20~70	20~55	20~83	22~95	22~95		22~95		127.32	125.45	100	135	115
	44			20~85	20~70	20~55	20~83	20~83	20~85	20~70	20~55	20~83	22~95	22~95		22~95		140.06	138.2		152	130
	48			20~85	20~70	20~55	20~83	20~83	20~85	20~70	20~55	20~83	22~95	22~95		22~95		152.79	150.95		160	140
	50			20~85	20~70	20~55	20~83	20~83	20~85	20~70	20~55	20~83	22~95	22~95		22~95		159.15	157.3		170	150
	60			20~85	20~70	20~55	20~83	20~83	20~85	20~70	20~55	20~83	22~95	22~95		22~95		190.99	189.1		200	180

选择轴孔规格 H、V、F、Y 时，无螺孔。孔径 9.525 仅适用轴孔规格 H、P、V、F。孔径 9 不适用轴孔规格 N。★ 齿数 44~60 只适用于 L () 内的尺寸。

选购新 JIS 键槽孔 + 螺孔的轴孔直径 10 时，键槽尺寸可选择 N-d10 或 N-d10K (请参阅同步轮产品简介)。

“可选加工” 见同步轮产品简介。孔径 8、9、10K、11、13、14、17、21~29、31、32、46~49、51~55 不适用轴孔规格 C。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
