压轧滚珠丝杠 块状螺帽型 C10精度
图片仅供参考
收藏 分享

压轧滚珠丝杠 块状螺帽型 C10精度

产品属性： 性价比 精密型 轴径 20 螺帽形状 块状型 加工工艺 压轧 负载类型 轻载静音型 导程 5/10 精度等级 C10 旋向 右旋 种类筛选 滚珠丝杠
产品型号： 请点击左侧选项进行选型
代码精度
等级		材质 / 丝杠材质 / 螺帽热处理 / 丝杠热处理 / 螺帽硬度 / 丝杠硬度 / 螺帽类型
JT-IMAFGC10
S55CSCM420
感应加热淬火渗碳淬火
56~62HRC
58~62HRC
块状螺帽型
● 标准型
JT-SIMAFGC10
S55CSCM420
感应加热淬火渗碳淬火
56~62HRC
58~62HRC
块状螺帽型
● 精密型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

P公差
8~100
-0.009
11·120
-0.011

选型参数

选型表

型号
最小单位1
Y
滚珠直径
螺纹旋向
螺母
循环数
轴向间隙
基本额定负载

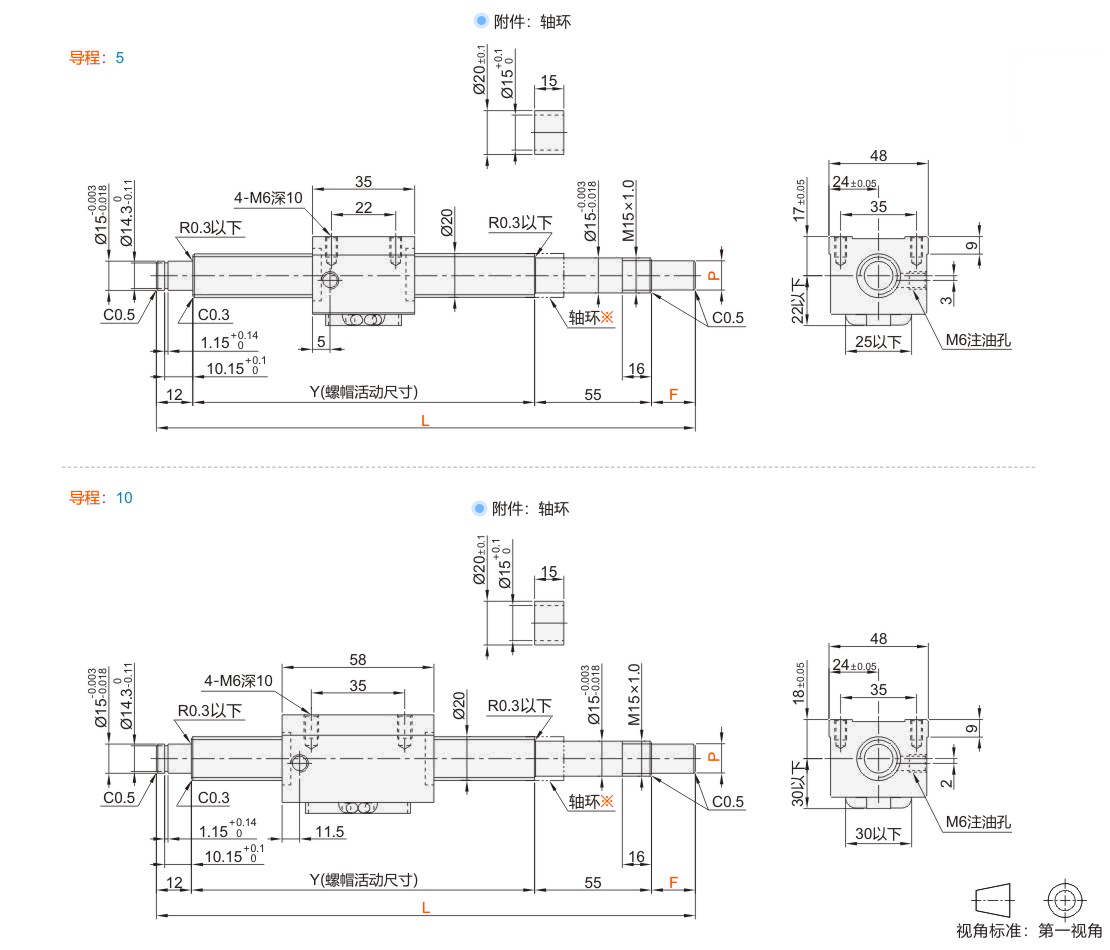

代码丝杠轴径导程LFPC(动)kNCo(静)kN
JT-IMAFG
JT-SIMAFG
20
5 200 ~1200
20~36
8~12
L-(67+F)
3.175右旋
2.5圈1列
0.10以下6.214.7
10 4.76250.15以下10.622.7
53.1750.10以下6.214.7
103.8圈1列0.15以下10.622.7

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码丝杠轴径导程支座形状推荐丝杠固定座推荐丝杠支撑座
JT-IMAFG
JT-SIMAFG
20 5
10		圆法兰JT-IVXSD-15(请在怡合达网站搜索查看)JT-IVXDD-15(请在怡合达网站搜索查看)
方形JT-IVXFD-15(请在怡合达网站搜索查看)JT-IVXQD-15(请在怡合达网站搜索查看)

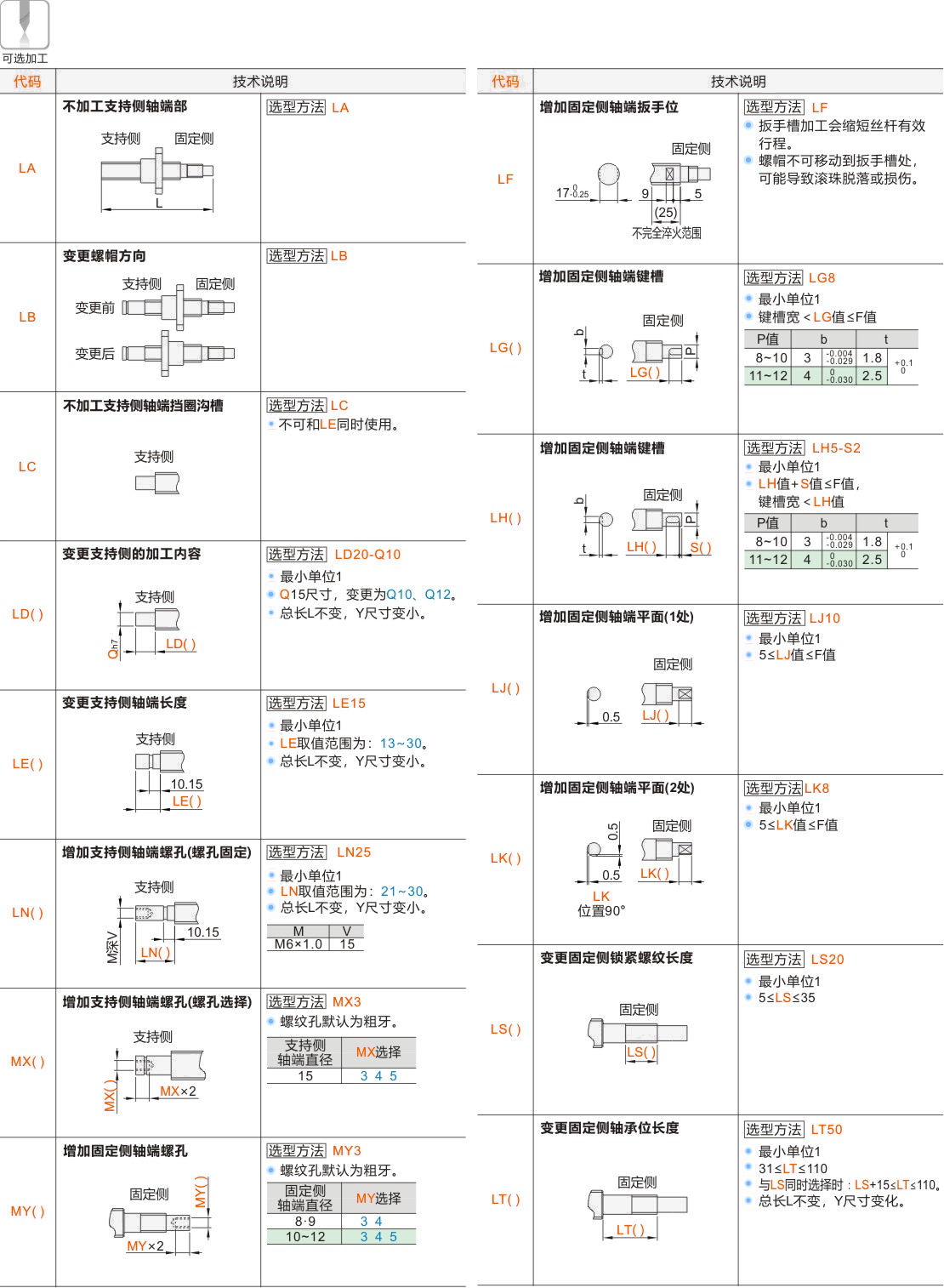

可选加工参数
产品名称
暂未上传文档资料
