方形丝杠支座组件（支撑侧/低肩型）

图片仅供参考

方形丝杠支座组件（支撑侧/低肩型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①	类型
JT-IVXQD	S45C	发黑	精密型 ● 支撑侧
JT-IVNQD	S45C	无电解镀镍	精密型 ● 支撑侧
JT-IVSQD	S45C	镀黑铬	精密型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用JIS 6级的径向轴承、最适用于高精度、
高速旋转用途。

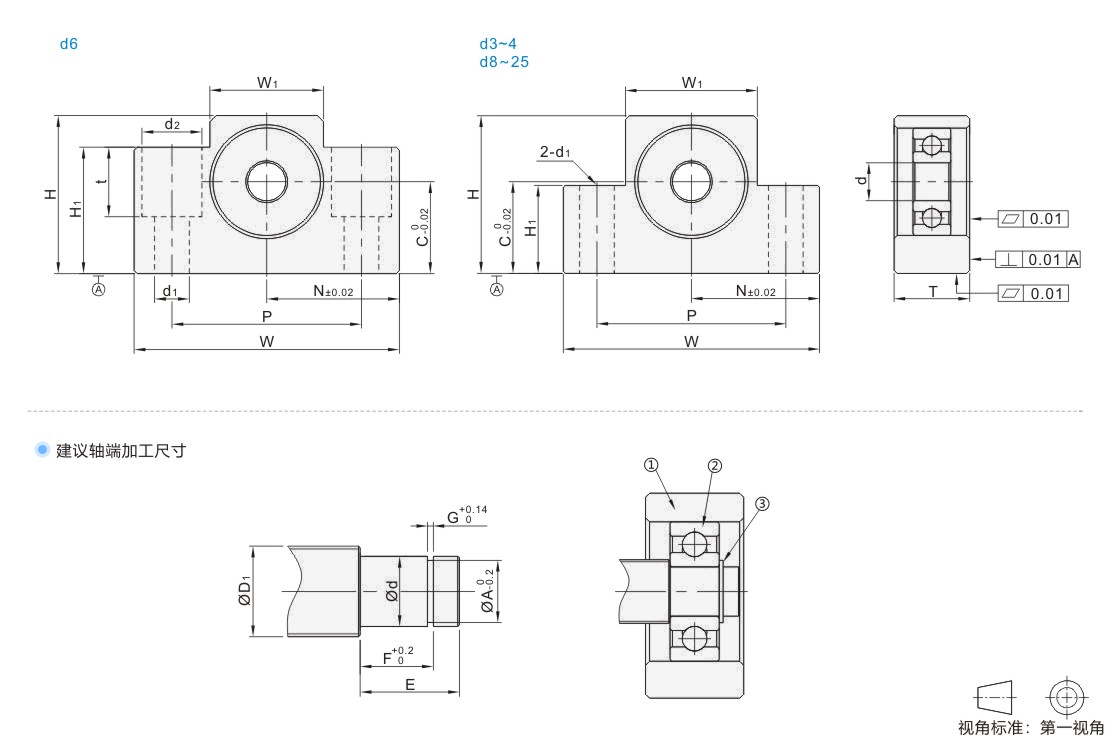

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈	1

选型参数

选型表

型号		Ød	T	W	H	C	W1	H1	P	Ød1	Ød2	t	N	建议轴端加工尺寸							使用C型挡圈
代码	规格													搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸				JT-IVXQD	JT-IVNQD/JT-IVSQD
代码	规格													ØD1	Ød		ØA	E	F	G	JT-IVXQD	JT-IVNQD/JT-IVSQD
发黑 JT-IVXQD 无电解镀镍 JT-IVNQD 镀黑铬 JT-IVSQD	4*	3	10	34	19	10	18	7	26	4.5	—	—	17	4	3	-0.002 -0.010	2.7	7	4.35	0.5	TBP01-3	TBP03-3
	5*	4	10	36	21	11	20	8	28	4.5	—	—	18	5	4	-0.002 -0.010	3.7	8	5.35	0.5	TBP01-4	TBP03-4
	6	6	12	42	25	13	18	20	30	5.5	9.5	11	21	8	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6	TBP03-6
	8	6	14	52	32	17	25	26	38	6.6	11	12	26	10	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6	TBP03-6
	1022	8	20	70	40	22	36	21	52	9	—	—	35	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8	TBP03-8
	10	8			43	25		24						12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8	TBP03-8
	1223	10			41	23		22						14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10	TBP03-10
	12	10			43	25		24						14/15/16	10	-0.005 -0.012	9.6	11	9.15		TBP01-10	TBP03-10
	1526	15		80	46	26	41	21	60	11			40	18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15	TBP03-15
	1528				48	28		23		11
	15				49	30		25		9
	15B				49					11
	20	20	26	95	58		56		75				47.5	25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01-20	TBP03-20
	20B	20	26	95	58		56	30	75				47.5	25/28/30	20	-0.005 -0.014	19	19	15.35		TBP01-20	TBP03-20
	25	25	30	105	68	35	66	25	85				52.5	32/36	25	-0.005 -0.014	23.9	20	16.35		TBP01-25	TBP03-25

带*规格无镀镍、镀铬产品。
