还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入头部形状

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

前端形状 *

定位部直径P(mm) *

8~35/0.1

定位部长度B(mm) *

2~32/1

安装部直杆长度L(mm) *

A *

E *

1~12/1

图片仅供参考

定位销无肩型螺帽固定型外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	形状	材质	硬度	表面处理	类型
JT-RLRSD	标准型	圆型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 螺帽固定型
JT-RLRDD	选择型	圆型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 螺帽固定型
JT-RLRSU	标准型	圆型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	无肩型 ● 螺帽固定型
JT-RLRDU	选择型	圆型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	无肩型 ● 螺帽固定型
JT-RLRSQ	标准型	圆型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2),螺纹部防渗处理	—	无肩型 ● 螺帽固定型
JT-RLRDQ	选择型	圆型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2),螺纹部防渗处理	—	无肩型 ● 螺帽固定型
JT-RLRUD	标准型	多棱型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 螺帽固定型
JT-RLRQD	选择型	多棱型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 螺帽固定型
JT-RLRUU	标准型	多棱型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	无肩型 ● 螺帽固定型
JT-RLRQU	选择型	多棱型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	无肩型 ● 螺帽固定型
JT-RLRUQ	标准型	多棱型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2),螺纹部防渗处理	—	无肩型 ● 螺帽固定型
JT-RLRQQ	选择型	多棱型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2),螺纹部防渗处理	—	无肩型 ● 螺帽固定型
JT-RLRFD	标准型	圆型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 止动螺丝型
JT-RLROD	选择型	圆型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 止动螺丝型
JT-RLRFU	标准型	圆型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	无肩型 ● 止动螺丝型
JT-RLROU	选择型	圆型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	无肩型 ● 止动螺丝型
JT-RLRFQ	标准型	圆型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2)	—	无肩型 ● 止动螺丝型
JT-RLROQ	选择型	圆型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2)	—	无肩型 ● 止动螺丝型
JT-RLRXD	标准型	多棱型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 止动螺丝型
JT-RLRLD	选择型	多棱型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 止动螺丝型
JT-RLRXU	标准型	多棱型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	无肩型 ● 止动螺丝型
JT-RLRLU	选择型	多棱型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	无肩型 ● 止动螺丝型
JT-RLRXQ	标准型	多棱型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2)	—	无肩型 ● 止动螺丝型
JT-RLRLQ	选择型	多棱型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2)	—	无肩型 ● 止动螺丝型

工艺孔加工条件：标准型:B≥4；前端形状B:B≥4且P₁>3；前端形状R:B≥4。(工艺孔详细尺寸见产品简介)

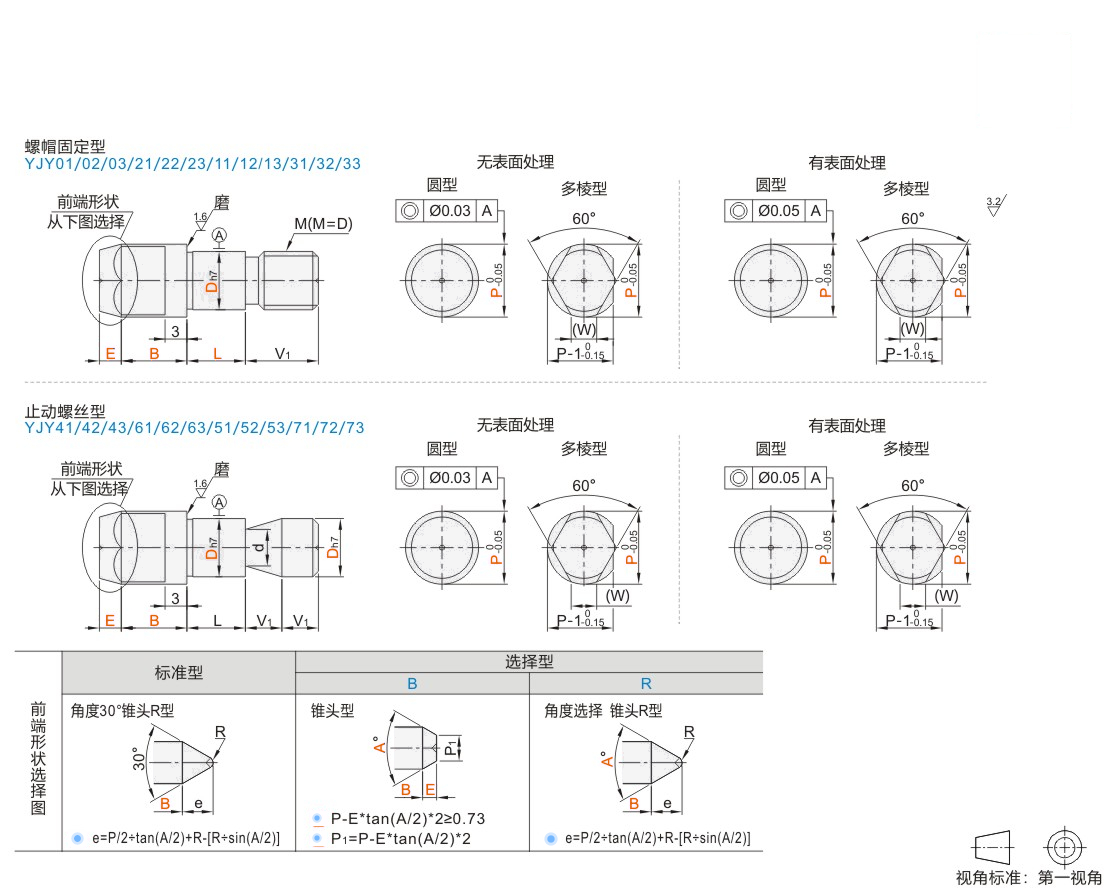

选型参数

螺帽固定型

型号				最小单位0.1	B(最小单位1)		L	A	最小单位1	V1	R	W
代码	前端形状	Dh7		P	圆型	多棱型	L	A	E(B形)	V1	R	W
标准型选择型 JT-RLRSD JT-RLRDD JT-RLRSU JT-RLRDU JT-RLRSQ JT-RLRDQ JT-RLRUD JT-RLRQD JT-RLRUU JT-RLRQU JT-RLRUQ JT-RLRQQ	标准型无指定(角度30°锥头R型) 选择型 B(锥头型) R(角度选择,锥头R型)	6	0 -0.012	8.0~12.0	2~32	5~32	5 8 10	30 60 90 120	1~12	6	3	3
		8	0 -0.015	10.0~16.0			5 8 10 12 15			10	4	3.5
		10T		12.0~20.0			(5) (8) 10 12 15			15	5	5
		10		12.0~20.0			(5) (8) 10 12 15			12	4	4
		12	0 -0.018	14.0~25.0			(8) 10 12 15 18			15	6	6
		16	0 -0.018	18.0~32.0			(10) 12 15 18 20			18	8	8
		20	0 -0.021	22.0~35.0			12 15 18 20			22	8	9

( )内L尺寸不适用于多棱型。　　 A=30°时前端形状不可选择R型。

止动螺丝型

型号				最小单位0.1	B(最小单位1)		A	最小单位1	L	V1	d	R	适用的止动螺丝	W
代码	前端形状	Dh7		P	圆型	多棱型	A	E(B形)	L	V1	d	R	适用的止动螺丝	W
标准型选择型 JT-RLRFD JT-RLROD JT-RLRFU JT-RLROU JT-RLRFQ JT-RLROQ JT-RLRXD JT-RLRLD JT-RLRXU JT-RLRLU JT-RLRXQ JT-RLRLQ	标准型无指定(角度30°锥头R型) 选择型 B(锥头型) R(角度选择,锥头R型)	6	0 -0.012	8.0~12.0	2~32	5~32	30 60 90 120	1~12	5	8	4	3	M5	3
		8	0 -0.015	10.0~16.0					5		5	4	M5	3.5
		10T		12.0~20.0					10		7	5	M6	5
		10		12.0~20.0					5		7	4	M6	4
		12	0 -0.018	14.0~25.0					12	10	9	6	M8	6
		16	0 -0.018	18.0~32.0							13	8		8
		20	0 -0.021	22.0~35.0							17	8		9

A=30°时前端形状不可选择R型。　　可选加工见怡合达网站。

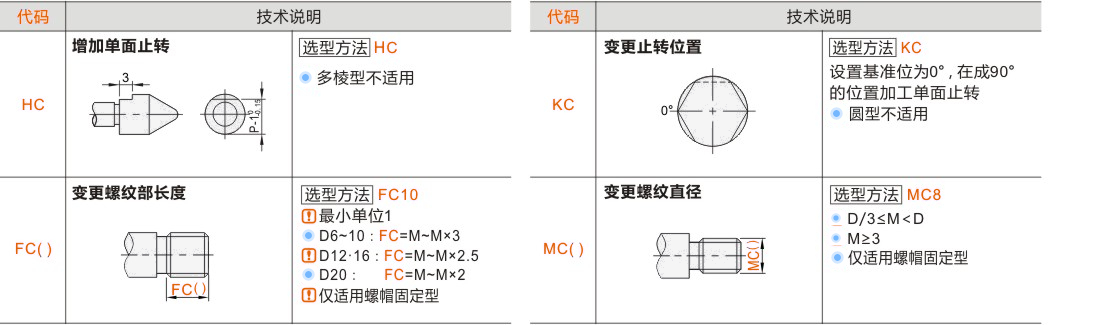

可选加工参数

暂未上传文档资料

定位销 无肩型 螺帽固定型 外螺纹型
