双耳环π型铰链座

图片仅供参考

双耳环π型铰链座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-UHFSD	S45C	发黑	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W尺寸固定型 ● H7型
JT-UHFSU	S45C	无电解镀镍	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W尺寸固定型 ● H7型
JT-UHFSX	SUS304	—	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W尺寸固定型 ● H7型
JT-UHFDD	S45C	发黑	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W尺寸固定型 ● H7带螺孔型
JT-UHFDU	S45C	无电解镀镍	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W尺寸固定型 ● H7带螺孔型

选型参数

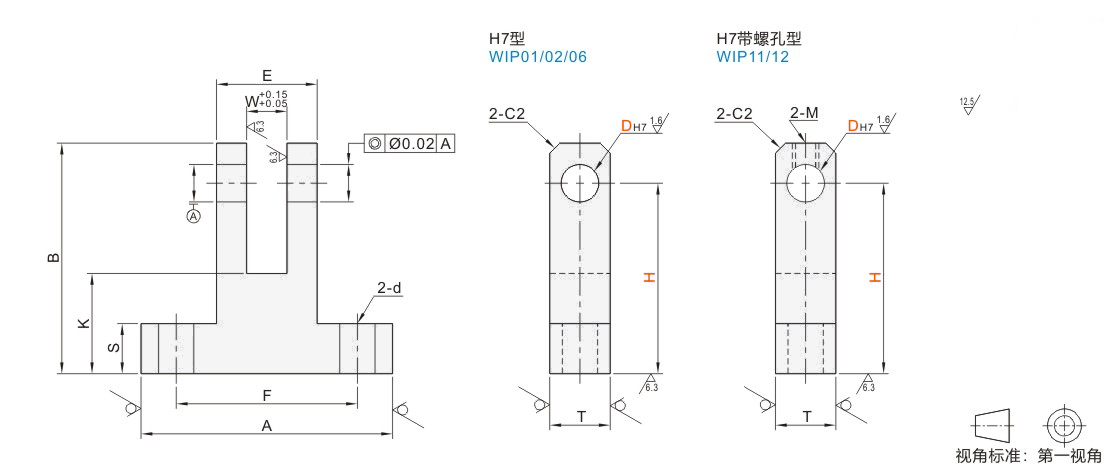

型号			H 最小单位1	W	A	F	B	E	K	S	T	d
代码	DH7		H 最小单位1	W	A	F	B	E	K	S	T	d
JT-UHFSD JT-UHFSU JT-UHFSX	2	+0.010 0	15~20	4	25	18	H+3	10	10	5	6	3.5
	3	+0.010 0	20~25	6	32	24	H+5	15			9	4.5
	4	+0.012 0	20~25	8	38	29	H+5	20			9
	5		25~30	8	50	41	H+6	25	12		12
	6		25~30	10	50	41	H+8	32	12		12
	8	+0.015 0	30~40		65	52	H+8	38	14	10	16	5.5
	10	+0.015 0			75	62	H+10	50			16
	12	+0.018 0		12							19
	13										19
	14		35~45			63	H+12		15	15	22	6.5
	15			16
	16			16
	20	+0.021 0	40~50	20	100	82	H+14	65	18		25	9
	25	+0.021 0	40~50	30	100	82	H+17	65	18		30	9

型号			H 最小单位1	W	A	F	B	E	K	S	T	d	M
代码	DH7		H 最小单位1	W	A	F	B	E	K	S	T	d	M
JT-UHFDD JT-UHFDU	3	+0.010 0	20~25	6	32	24	H+5	15	10	5	9	4.5	M3
	4	+0.012 0	20~25	8	38	29	H+5	20	10		9		M3
	5		25~30	8	50	41	H+6	25	12		12		M4
	6		25~30	10	50	41	H+8	32	12		12
	8	+0.015 0	30~40		65	52	H+8	38	14	10	16	5.5
	10	+0.015 0			75	62	H+10	50			16
	12	+0.018 0		12							19		M5
	13										19
	14		35~45			63	H+12		15	15	22	6.5
	15			16
	16			16									M6
	20	+0.021 0	40~50	20	100	82	H+14	65	18		25	9
	25	+0.021 0	40~50	30	100	82	H+17	65	18		30	9
