锁紧螺母牙腹锁紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	槽数	材质	热处理	表面处理	类型
JT-XOASD	四槽	S45C	28~32HRC	磷化	牙腹锁紧型

特点
三个等间距的锁紧销可以让螺母
精确定位，也可使需要精密公差的
轴承和精密元件的调节易于操作。
本产品自带螺钉。

螺纹精度：ISO 4H
端面偏摆：0.002~0.005

选型参数

选型表

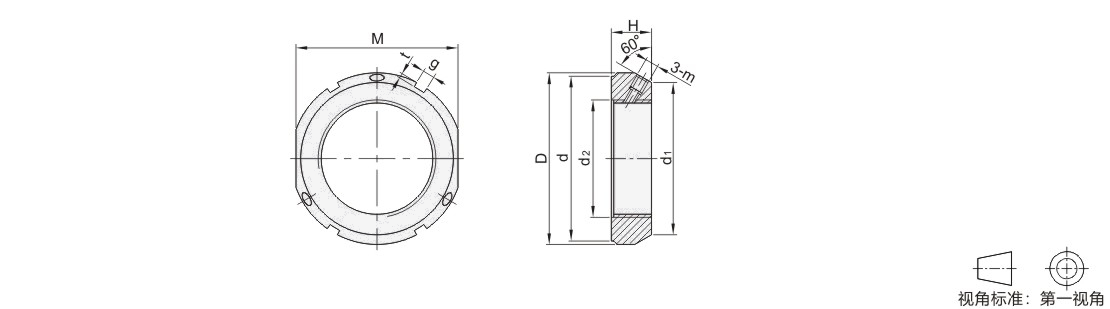

型号		螺距	d1	D	d	d2	H	g	t	M	m	扭紧力矩 (N·M)
代码	公称尺寸	螺距	d1	D	d	d2	H	g	t	M	m	扭紧力矩 (N·M)
JT-XOASD	M10	0.75	21	28	23	11	14	4	2.5	26	M5	4.5
	M12	1.0	23	30	25	13	14			27
	M15		26	33	28	16	16			30
	M17		29	37	33	18	18	5		34	M6	8.0
	M20		32	40	35	21	18			36
	M25	1.5	36	44	39	26	20			41
	M30		41	49	44	32	20			46
	M35		46	54	49	38	22			50
	M40		56	65	59	42		6	3	60
	M45		61	70	64	48		6	3	65
	M50		65	75	68	52	25	7	3.5	70
	M55	2.0	74	85	78	58	25	7	3.5	80	M8	18.0
	M60		78	90	82	62	26	8	4	85
	M65		83	95	87	68	28			90
	M70		88	100	92	72				95
	M75		93	105	97	77				100
	M80		98	110	100	83	32		3.5	100
	M85		107	120	110	88		10	4	110	M10	35.0
	M90		112	125	115	93				115
	M95		117	130	120	98				120
	M100		122	135	125	103				130
	M110		132	145	134	112				140
	M120		142	155	144	122				150
	M130		152	165	154	132		12	5	160
	M140		162	175	164	142		14	6	170
	M150		172	185	174	152				180
	M160		182	195	184	162				190
	M170		192	205	194	172				200
	M180		202	215	204	182		16	7	210
	M190		212	225	214	192		16	7	220
	M200		222	235	224	202		18	8	230

暂未上传文档资料

锁紧螺母 牙腹锁紧型
