外形

材质

表面处理

选型参数

规格 *

Y(mm) *

12~80/1

F(mm) *

5~160/1

螺纹直径选择M(mm) *

悬臂销法兰型螺帽固定

图片仅供参考

悬臂销法兰型螺帽固定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGSLFD	圆法兰型	SCr440	发黑
JT-VGSLOD	对边法兰型	SCr440	发黑
JT-VGSLFU	圆法兰型	SCr440	无电解镀镍
JT-VGSLOU	对边法兰型	SCr440	无电解镀镍
JT-VGSLFQ	圆法兰型	SCr440	—
JT-VGSLOQ	对边法兰型	SCr440	—
JT-VGSLFX	圆法兰型	SUS304	—
JT-VGSLOX	对边法兰型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

外螺纹退刀槽尺寸见表1。

选型参数

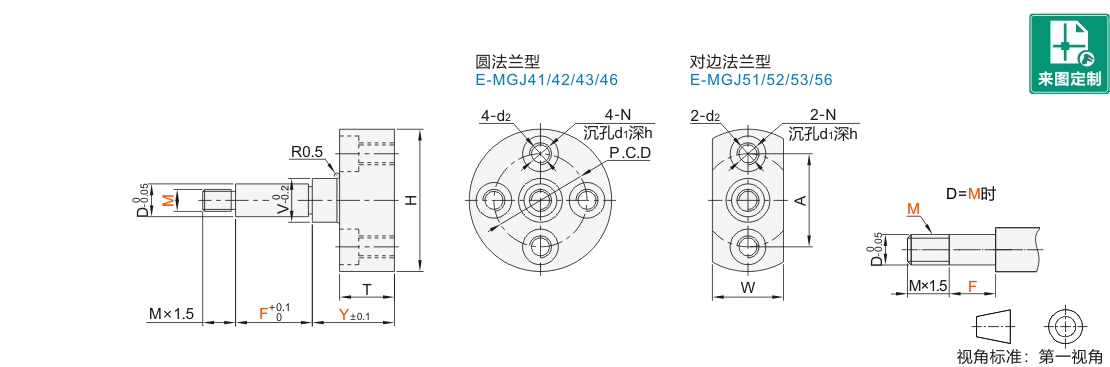

圆法兰型

型号		D	最小单位1		M	V	H	T	N	d1	d2	h	P.C.D
代码	规格	D	Y	F	M	V	H	T	N	d1	d2	h	P.C.D
(SCr440) JT-VGSLFD JT-VGSLFU JT-VGSLFQ (SUS304) JT-VGSLFX	6	6	12~65	5~110	4 5 6	8	26	10	M4	6.5	3.5	3.5	17
	6A	6			4 5 6	8	32						23
	8	8			5 6 8	10	28						19
	8A	8			5 6 8	10	36		M5	8	4.3	4.4	26
	10	10			6 8 10	13	32		M4	6.5	3.5	3.5	23
	10A	10			6 8 10	13	40		M5	8	4.3	4.4	30
	12	12		10~160	6 8 10 12	15	36						26
	13	13			6 8 10 12	16	38						27
	15	15			8 10 12 (15)	18	40						30
	16	16			8 10 12 (15)	19	42						31
	17	17			10 12 (15) 16	20	44						32
	18	18			10 12 (15) 16	21	46						34
	20	20	17~80		10 12 (15) 16 20	24	48	15	M6	9.5	5.2	5.4	36
	22	22			10 12 (15) 16 20	26	50						39
	25	25			10 12 (15) 16 20 24 (25)	29	54						42
	30	30			12 (15) 16 20 24 (25) 30	34	62		M8	11	6.8	6.5	49
	35	35				39	70		M8	11	6.8	6.5	55
	40	40	20~80			44	80		M10	14	8.6	9	63
	50	50	20~80			54	90		M10	14	8.6	9	73

本表中（）内M尺寸为细牙螺纹，选型时请将M变更为MC。

对边法兰型

型号		D	最小单位1		M	V	H	T	N	d1	d2	h	W	A
代码	规格	D	Y	F	M	V	H	T	N	d1	d2	h	W	A
(SCr440) JT-VGSLOD JT-VGSLOU JT-VGSLOQ (SUS304) JT-VGSLOX	6	6	12~65	5~110	4 5 6	8	26	10	M4	6.5	3.5	3.5	13	17
	8	8			5 6 8	10	28						14	19
	10	10			6 8 10	13	32						15	23
	12	12		10~160	6 8 10 12	15	36		M5	8	4.3	4.4	19	26
	13	13			6 8 10 12	16	38						21	27
	15	15			8 10 12 (15)	18	40						23	30
	16	16			8 10 12 (15)	19	42						24	31
	17	17			10 12 (15) 16	20	44						27	32
	18	18			10 12 (15) 16	21	46						30	34
	20	20	17~80		10 12 (15) 16 20	24	48	15	M6	9.5	5.2	5.4	31	36
	22	22			10 12 (15) 16 20	26	50						33	39
	25	25			10 12 (15) 16 20 24 (25)	29	54						37	42
	30	30			12 (15) 16 20 24 (25) 30	34	62		M8	11	6.8	6.5	41	49
	35	35				39	70		M8	11	6.8	6.5	49	55
	40	40	20~80			44	80		M10	14	8.6	9	55	63
	50	50	20~80			54	90		M10	14	8.6	9	69	73

本表中（）内M尺寸为细牙螺纹，选型时请将M变更为MC。

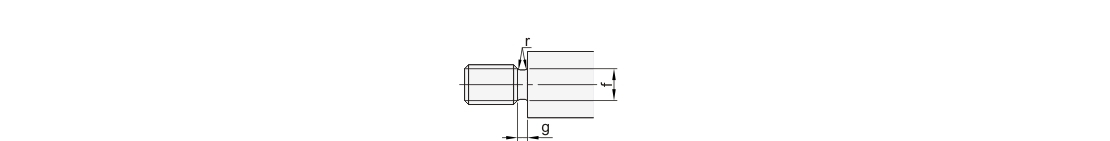

表1：外螺纹退刀槽加工尺寸参照表

粗牙螺纹				细牙螺纹
螺纹直径(M)	g	r	f	螺纹直径(MC)	g	r	f
4	1.2~1.5	0.2~0.3	2.9~3.2	4	1.2~1.5	0.2~0.3	2.9~3.2
5	1.2~1.5	0.2~0.3	3.9~4.1	5	1.2~1.5	0.2~0.3	3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9	6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6	8			6.3~6.6
10			8.1~8.3	10			8.3~8.6
12	1.5~3.0	0.2~1.0	9.8~10.1	12	1.5~3.0	0.2~1.0	9.8~10.7
16	1.5~3.0		13.6~13.8	15	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2	20	1.5~4.0		17.2~18.8
24	2.5~5.0	0.2~1.5	20.2~20.7	25	2.5~5.0	0.2~1.5	20.2~23.2
30	2.5~5.0	0.2~1.5	26.0~26.2	30	2.5~5.0	0.2~1.5	26.2~28.2

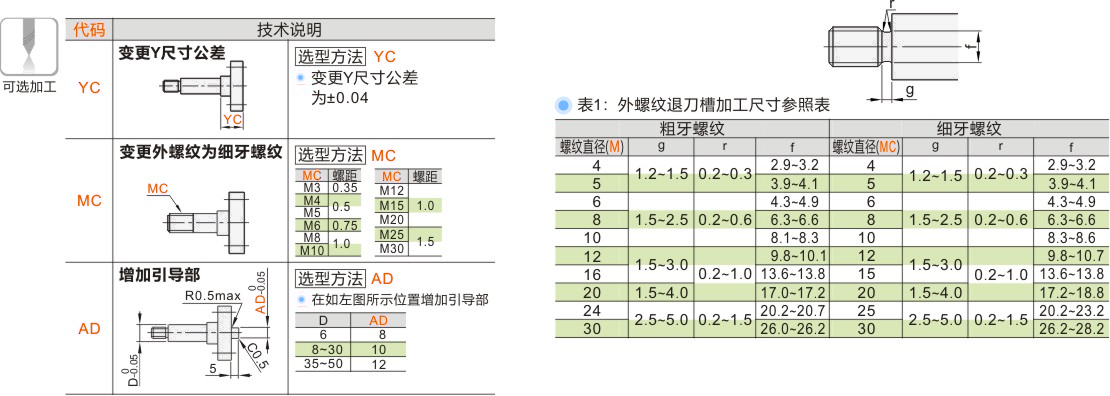

可选加工参数

产品名称

暂未上传文档资料
