规格 *

方形座外球面球轴承

图片仅供参考

方形座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	材质 / 油嘴	类型
JT-YXNP	HT200灰铸铁	GCr15	黄铜(镀锌)	标准型 ● 螺钉锁紧

轴承内径公差：H7；外形非安装尺寸公差：CT9
轴承座与轴承芯为间隙配合。
不承诺品牌。

选型参数

选型表

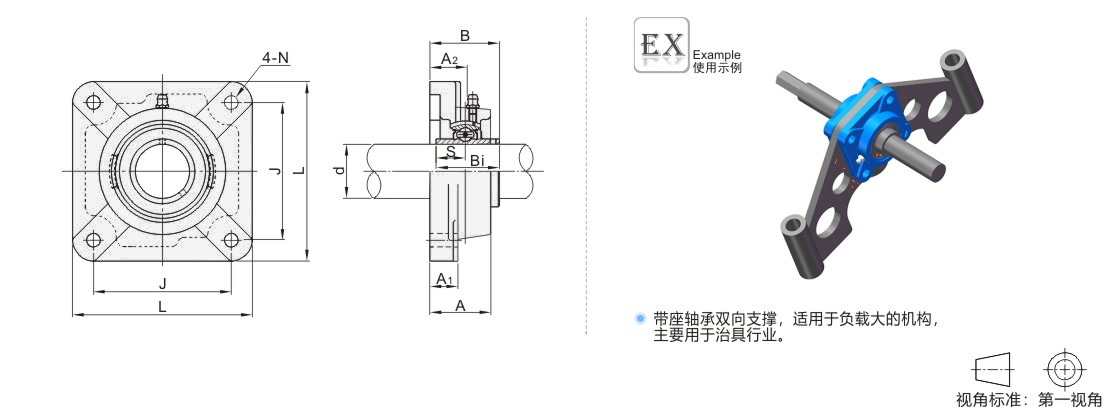

型号		国标型号	d		L	J	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x		螺栓	紧定扭力 (N ·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d		L	J	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x		螺栓	紧定扭力 (N ·m)	动(Cr)	静(Cor)	重量 (g)
JT-YXNP	202	UCF202S	15		76	54	15	11	24.5	11.5	11.5	30.9	27.4	±0.5	0.6		M10	12~21	12800	6650	590
	203	UCF203S	17		76	54			24.5		11.5	30.9	27.4								570
	204	UCF204	20		86	64			25.5		12.7	33.3	31								640
	205	UCF205	25		95	70	16	13	27		14.3	35.7	34						14000	7880	800
	206	UCF206	30		108	83	18	13	31		15.9	40.2	38.1						19500	11200	1070
	207	UCF207	35		117	92	19	15	34	14	17.5	44.4	42.9		0.8		M12	21~37	25700	15200	1400
	208	UCF208	40		130	102	21	15	36	14	19	51.2	49.2				M12	21~37	29600	18200	1800
	209	UCF209	45		137	105	22	16	38	16		52.2	49.2				M14	34~60	31850	20800	2200
	210	UCF210	50		143	111	22	16	40	18		54.6	51.6				M16	53~93	35100	23200	2400
