方孔型支柱固定夹

图片仅供参考

方孔型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNPSD	S45C	发黑	TAC01	螺纹垂直型
JT-PNPSU	S45C	喷细砂无电解镀镍	TAC21	螺纹垂直型
JT-PNPDD	A6063	黑色阳极氧化	TAC01	螺纹垂直型
JT-PNPDU	A6063	本色阳极氧化	TAC21	螺纹垂直型
JT-PNPUD	SUS304	—	TAC21	螺纹垂直型
JT-PNPFD		发黑	TAC01	螺纹平行型
JT-PNPFU	S45C	喷细砂无电解镀镍	TAC21	螺纹平行型
JT-PNPOD	A6063	黑色阳极氧化	TAC01	螺纹平行型
JT-PNPOU	A6063	本色阳极氧化	TAC21	螺纹平行型
JT-PNPXD	SUS304	—	TAC21	螺纹平行型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
DD8公差为开口槽加工前的公差。

附件螺钉

D	JT-PNPSD/JT-PNPDD/JT-PNPFD/JT-PNPOD		JT-PNPSU/JT-PNPDU/JT-PNPUD/JT-PNPFU/JT-PNPOU/JT-PNPXD
10	对应代码 TAC01	M5×16 1个	对应代码 TAC21	M5×16 1个
12		M5×16 1个		M5×16 1个
15		M5×20 2个		M6×20 2个
20		M5×25 2个		M6×25 2个
25		M5×30 2个		M6×30 2个

选型参数

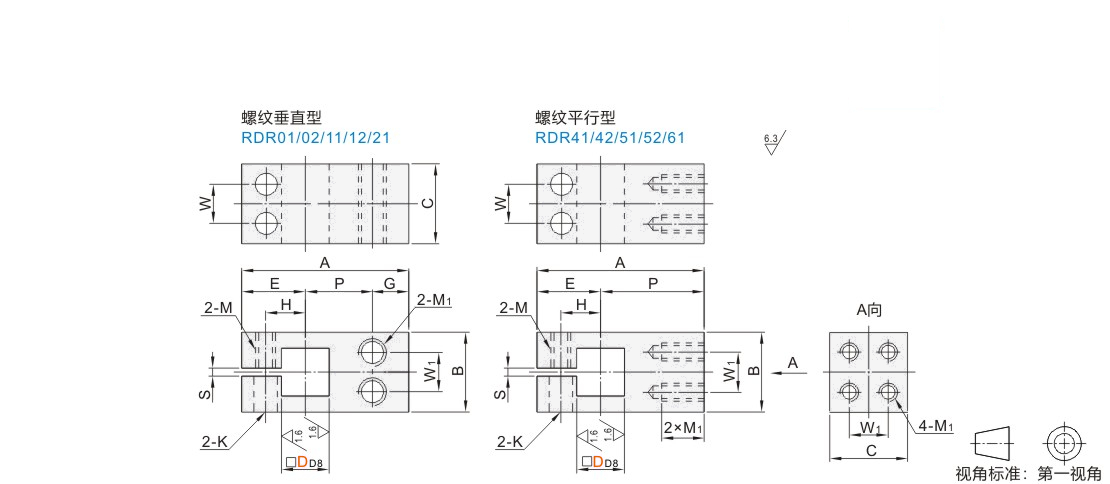

螺纹垂直型

型号			P	A	B	C	E	G	H	W1	M1	W	M	K	S
代码	DD8		P	A	B	C	E	G	H	W1	M1	W	M	K	S
JT-PNPSD JT-PNPSU JT-PNPDD JT-PNPDU JT-PNPUD	10	+0.077 +0.050	11	31	16	16	15	5	9	8	M4	—	M5	55	1.2~2.3
	12		13	34	16	16	16	5	10	8	M4	—
	15		17	45	22	22	20	8	12	12	M5	12
	20	+0.098 +0.065	20	52	28	28	22	10	15	16	M6	14	M6	6.6
	25	+0.098 +0.065	23	58	32	32	25	10	18	20	M6	16	M6	6.6

螺纹平行型

型号			P	A	B	C	E	H	W1	M1	W	M	K	S
代码	DD8		P	A	B	C	E	H	W1	M1	W	M	K	S
JT-PNPFD JT-PNPFU JT-PNPOD JT-PNPOU JT-PNPXD	10	+0.077 +0.050	16	31	16	16	15	9	8	M4	—	M5	55	1.2~2.3
	12		18	34	16	16	16	10	8	M4	—
	15		25	45	22	22	20	12	12	M5	12
	20	+0.098 +0.065	30	52	28	28	22	15	16	M6	14	M6	6.6
	25	+0.098 +0.065	33	58	32	32	25	18	20	M6	16	M6	6.6
