单衬型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度
JT-IGVSD●	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15～80°C
JT-IGVDD●	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15～80°C
JT-IGVUD●	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15～80°C
JT-IGVSU●	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C
JT-IGVDU●	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C
JT-IGVUU●	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C
JT-IGVSX●	代码 / 圆法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120°C
JT-IGVDX●	代码 / 方法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120°C
JT-IGVUX●	代码 / 对边法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120°C
JT-IGVSQ●	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C
JT-IGVDQ●	代码 / 方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C
JT-IGVUQ●	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C
JT-IGVSL●	代码 / 圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120°C
JT-IGVDL●	代码 / 方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120°C
JT-IGVUL●	代码 / 对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120°C
JT-ICVSQ	代码 / 圆法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80°C
JT-ICVDQ	代码 / 方法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80°C
JT-ICVUQ	代码 / 对边法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80°C
JT-ICVSL	代码 / 圆法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	丁腈橡胶	-15～120°C
JT-ICVDL	代码 / 方法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	丁腈橡胶	-15～120°C
JT-ICVUL	代码 / 对边法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	丁腈橡胶	-15～120°C
JT-ICVSX	代码 / 圆法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120°C
JT-ICVDX	代码 / 方法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120°C
JT-ICVUX	代码 / 对边法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120°C
JT-IGVSF	代码 / 圆法兰型	SUS440C	54HRC~	—	9Cr18	树脂	丁腈橡胶	-15～80°C
JT-IGVDF	代码 / 方法兰型	SUS440C	54HRC~	—	9Cr18	树脂	丁腈橡胶	-15～80°C
JT-IGVUF	代码 / 对边法兰型	SUS440C	54HRC~	—	9Cr18	树脂	丁腈橡胶	-15～80°C
JT-IGVSO	代码 / 圆法兰型	SUS440C	54HRC~	—	9Cr18	不锈钢	丁腈橡胶	-15～120°C
JT-IGVDO	代码 / 方法兰型	SUS440C	54HRC~	—	9Cr18	不锈钢	丁腈橡胶	-15～120°C
JT-IGVUO	代码 / 对边法兰型	SUS440C	54HRC~	—	9Cr18	不锈钢	丁腈橡胶	-15～120°C
JT-IGVSM	代码 / 圆法兰型	SUS440C	54HRC~	—	9Cr18	树脂	氟橡胶 (橘黄色)	-15～80°C
JT-IGVDM	代码 / 方法兰型	SUS440C	54HRC~	—	9Cr18	树脂	氟橡胶 (橘黄色)	-15～80°C
JT-IGVUM	代码 / 对边法兰型	SUS440C	54HRC~	—	9Cr18	树脂	氟橡胶 (橘黄色)	-15～80°C
JT-IGVSG	代码 / 圆法兰型	SUS440C	54HRC~	—	9Cr18	不锈钢	氟橡胶 (橘黄色)	-15～200°C
JT-IGVDG	代码 / 方法兰型	SUS440C	54HRC~	—	9Cr18	不锈钢	氟橡胶 (橘黄色)	-15～200°C
JT-IGVUG	代码 / 对边法兰型	SUS440C	54HRC~	—	9Cr18	不锈钢	氟橡胶 (橘黄色)	-15～200°C
JT-ICVSM	代码 / 圆法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80°C
JT-ICVDM	代码 / 方法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80°C
JT-ICVUM	代码 / 对边法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80°C
JT-ICVSG	代码 / 圆法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120°C
JT-ICVDG	代码 / 方法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120°C
JT-ICVUG	代码 / 对边法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120°C

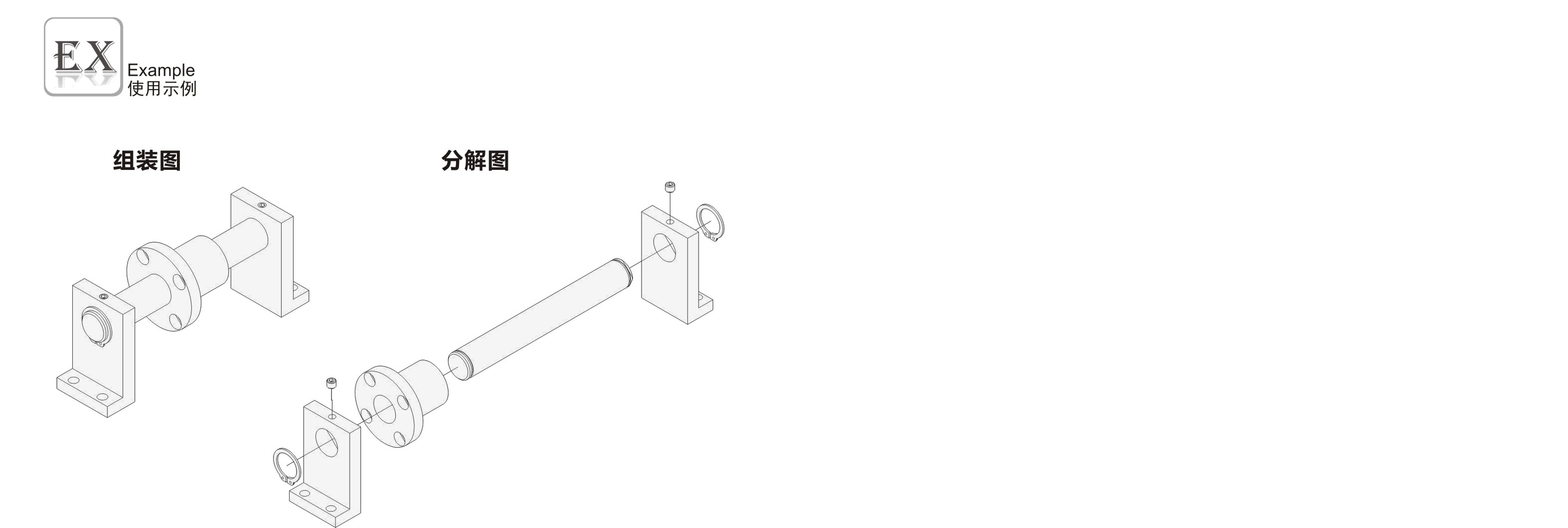

产品特点
产品高精度，低摩擦，耐久性好；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控；
SUS440C不锈钢材质，硬度高，耐磨性好；
SUS420不锈钢材质，韧性强，耐腐蚀性好。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。

低温镀黑铬的直线轴承适用于避免生锈或光线反射的场所，其内径不进行表面处理。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
如对防锈有要求，请优先选用不锈钢材质或镀镍产品！
不锈钢密封圈具备耐温(-15~120℃)、耐腐(适配酸碱 / 高湿环境)优势，不具备丁腈橡胶的密封 / 防尘效果，无法阻挡粉尘、液体侵入轴承内部。

选型参数

选型表

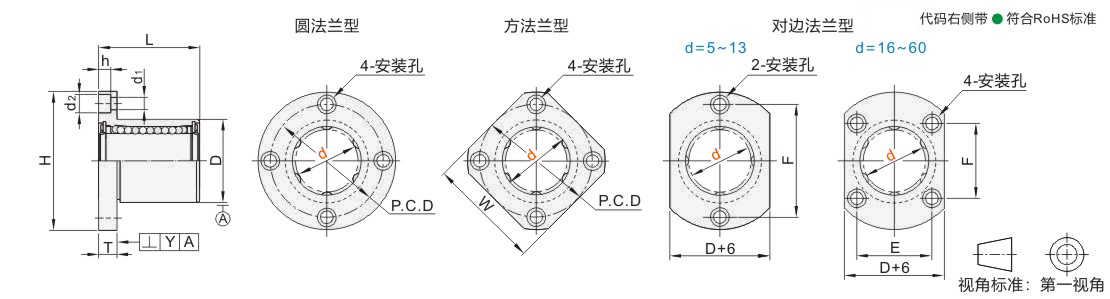

型号			D			L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
代码	d		尺寸	无表面处理	有表面处理	L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
圆法兰型方法兰型对边法兰型 JT-IGVSD JT-IGVDD JT-IGVUD JT-IGVSU JT-IGVDU JT-IGVUU JT-IGVSX JT-IGVDX JT-IGVUX JT-IGVSQ JT-IGVDQ JT-IGVUQ JT-IGVSL JT-IGVDL JT-IGVUL JT-IGVSF JT-IGVDF JT-IGVUF JT-IGVSO JT-IGVDO JT-IGVUO JT-IGVSM JT-IGVDM JT-IGVUM JT-IGVSG JT-IGVDG JT-IGVUG JT-ICVSQ JT-ICVDQ JT-ICVUQ JT-ICVSL JT-ICVDL JT-ICVUL JT-ICVSX JT-ICVDX JT-ICVUX JT-ICVSM JT-ICVDM JT-ICVUM JT-ICVSG JT-ICVDG JT-ICVUG	5	0 -0.009	10	0 -0.013	0 -0.018	15	±0.3	25	5	3.5	6	3.1	17	20	—	17	0.011	0.011
	6*		12			19		28					20	22		20
	8		15			24		32					24	25		24
	10		19	0 -0.016	0 -0.021	29		40	6	4.5	7.5	4.1	29	30		29
	12		21			30		42					32	32		32
	13*		23			32		43					33	34		33
	16		28			37		48					38	37	22	31
	20	0 -0.010	32	0 -0.019	0 -0.025	42		54	8	5.5	9	5.1	43	42	24	36	0.014	0.014
	25		40			59		62	8	5.5	9	5.1	51	50	32	40
	30		45			64		74	10	6.6	11	6.1	60	58	35	49
	(35)	0 -0.012	52	0 -0.022	0 -0.030	70		82	10	6.6	11	6.1	67	64	38	55	0.020	0.020
	(40)		60			80		96	13	9	14	8.1	78	75	45	64
	(50)		80			100		116	13	9	14	8.1	98	92	56	80
	(60)*	0 -0.015	90	0 -0.025	0 -0.035	110		134	18	11	17	11.1	112	106	74	84	0.025	0.025
	（80)*	0 -0.015	120	0 -0.025		140		164	18	11	17	11.1	142	136	—	—	0.025	0.025
	(100)*	0 -0.020	150	0 -0.030		175		200	20	14	20	13.1	175	170	—	—	0.030	0.030

JT-IGVSX/JT-IGVSL/JT-IGVDX/JT-IGVDL/JT-IGVUX/JT-IGVUL不适用带*号的规格。 JT-IGVUD/JT-IGVUU/JT-IGVUQ不适用d80/d100规格。 JT-IGVSM/JT-IGVSG/JT-IGVDM/JT-IGVDG/JT-IGVUM/JT-IGVUG不适用d13规格。
d5规格仅适用JT-IGVSD/JT-IGVSU/JT-IGVSQ/JT-IGVDD/JT-IGVDU/JT-IGVDQ/JT-IGVUD/JT-IGVUU/JT-IGVUQ。 JT-IGVSF/JT-IGVSO/JT-IGVSM/JT-IGVSG/JT-IGVDF/JT-IGVDO/JT-IGVDM/JT-IGVDG/JT-IGVUF/JT-IGVUO/JT-IGVUM/JT-IGVUG不适用带（）的规格。
JT-ICVSM/JT-ICVDM/JT-ICVUM仅适用d6~30，JT-ICVSG/JT-ICVDG/JT-ICVUG仅适用d8~30。 JT-ICVSL/JT-ICVDL/JT-ICVUL仅适用d8~12，d16~30规格。 JT-ICVSQ/JT-ICVDQ/JT-ICVUQ仅适用d6~50规格。
JT-ICVSX/JT-ICVDX/JT-ICVUX仅适用d6~12，d16~60规格。

型号		基本额定负载		重量（g）
代码	d	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型方法兰型对边法兰型 JT-IGVSD JT-IGVDD JT-IGVUD JT-IGVSU JT-IGVDU JT-IGVUU JT-IGVSX JT-IGVDX JT-IGVUX JT-IGVSQ JT-IGVDQ JT-IGVUQ JT-IGVSL JT-IGVDL JT-IGVUL JT-IGVSF JT-IGVDF JT-IGVUF JT-IGVSO JT-IGVDO JT-IGVUO JT-IGVSM JT-IGVDM JT-IGVUM JT-IGVSG JT-IGVDG JT-IGVUG JT-ICVSQ JT-ICVDQ JT-ICVUQ JT-ICVSL JT-ICVDL JT-ICVUL JT-ICVSX JT-ICVDX JT-ICVUX JT-ICVSM JT-ICVDM JT-ICVUM JT-ICVSG JT-ICVDG JT-ICVUG	5	164	241	17	13	15
	6	204	299	20	15	20
	8	263	405	35	25	30
	10	400	440	70	50	60
	12	412	442	75	55	65
	13	448	496	85	70	80
	16	796	1021	115	100	110
	20	859	1345	175	140	165
	25	1095	2046	335	295	320
	30	1529	2676	465	370	385
	35	1661	3026	650	560	575
	40	2259	4777	1060	880	910
	50	4608	8644	2200	2000	2030
	60	5106	10032	3000	2560	2360
	80	7635	15091	5800	5300	—
	100	14816	30051	10600	9900	—
