15系列链轮

图片仅供参考

15系列链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

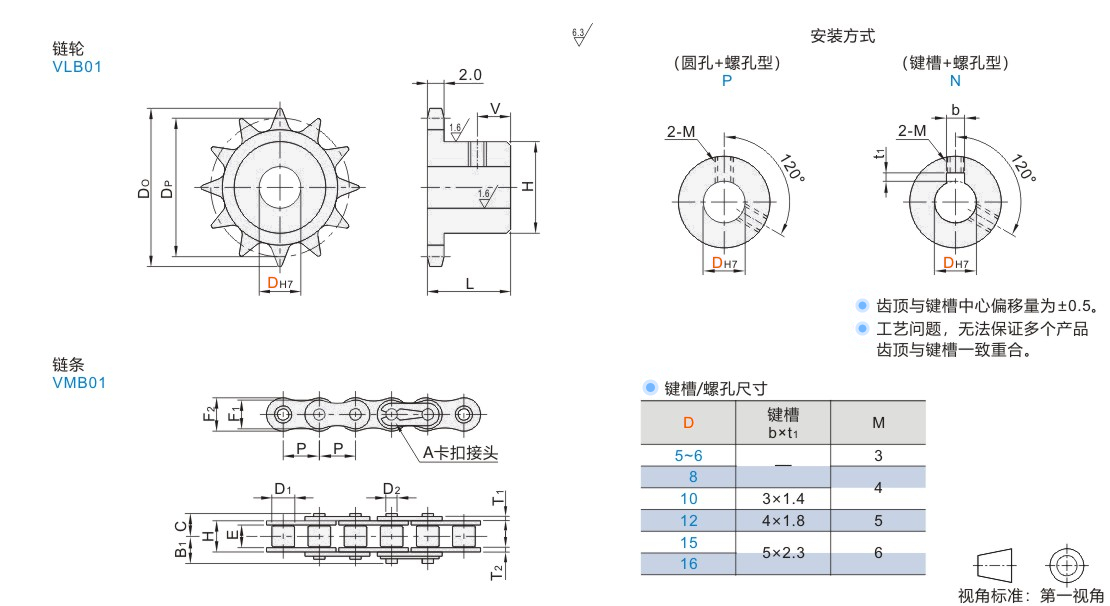

链轮

代码	材质	表面处理	类型
VLB01	S45C	发黑	15系列

链条

代码	类型	节距（P）	材质
VMB01	15系列	4.763	钢

选型参数

VLB01

型号		轴孔径	安装方式	外径	分度圆直径	轮毂		V
代码	齿数	DH7	安装方式	DO	DP	H	L	V
JT-KIXSD-15	11	5 6	P (圆孔+螺孔型)	19	16.9	11	10	4
	12	5 6 8		20.5	18.4	12
	13	6 8		22	19.9	14
	14	8		23.5	21.4	15	12	5
	15	8		25	22.91	17
	16	10		26.5	24.41	18
	17	10		28	25.92	20	14	6
	18	10		29.5	27.43	22
	20	10		32.5	30.44	24
	24	10 12 15	N (键槽+螺孔型)	39	36.49	30	16	7
	26	12 15 16		42	39.51	33
	28	12 15 16		45	42.54	37
	30	12 15 16		48	45.56	39	18	8
	33	12 15 16		52.5	50.1	40
	35	12 15 16		55.5	53.13	40

“键槽尺寸可选加工”见链轮/链条产品简介。

VMB01

型号		接头形式					内节内高				滚子				销轴												链节
代码	节数	接头形式					E				D1				C					B1			D2				T1				T2				H		F1					F2
JT-KGXSD-15	4~	A(卡扣)					2.38				2.48				3.05					3.85			1.62				0.6				0.6				3.58		2.86					4.3

暂未上传文档资料
