带座轴承 T型机加组件

图片仅供参考

带座轴承 T型机加组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-VXSLSQ	GCr15	铝合金	弹簧钢	喷细砂本色阳极氧化	高度h选择倒角型

产品特点

体积小，精度高；

起到固定和支撑作用，支撑机械体旋转；

低晃动，承重载荷大；

适合于转轴、固定环、直线轴承配合使用，形成线性导向机构。

轴承精度：GB/T 307.1 0 级

相当于：JIS B 1514 0 级

选型参数

选型表

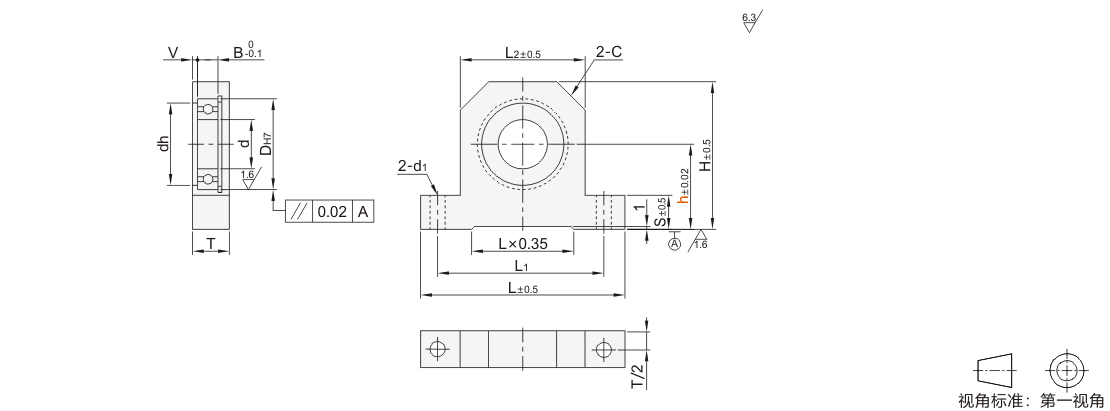

型号			h	d	DH7	dh	B	V	H	L	L1	L2	T	S	C	d1	挡圈型号
代码	轴承型号	密封圈	h	d	DH7	dh	B	V	H	L	L1	L2	T	S	C	d1	挡圈型号
JT-VXSLSQ	6801	ZZ (双盖式)	15 20 25	12	21	18	5	2	h+15	58	46	30	10	8	8	5.5	TBP16-21
	6902		20 25 30	15	28	25	7		h+20	68	56	40	12	10	11		TBP21-28
	6804		20 25 30	20	32	29	7		h+22	72	60	44	13	12	12		TBP16-32
	6905		25 30 40	25	42	39	9		h+27.5	90	75	55	15	15	16	6.5	TBP21-42
	6806		30 40 50	30	42	39	7		h+32.5	105	85	65	14	20	18	9	TBP16-42

请注意避让挡圈，挡圈(TBP16/21)尺寸详见怡合达电商平台。

型号6801/6804/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
