防松垫圈轻载型/重载型

图片仅供参考

防松垫圈轻载型/重载型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	类型
JT-YBEDD	弹簧钢	40~48HRC	轻载型
JT-YBEDU	弹簧钢	40~48HRC	重载型

选型参数

选型表

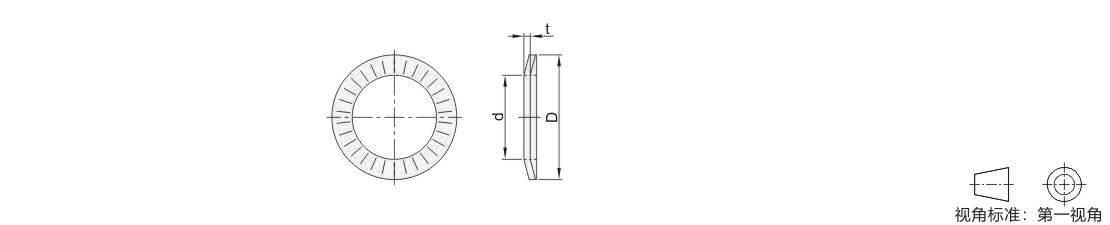

型号		内径d		外径D		厚度t		基准高度	荷重(KN)
代码	规格	基本尺寸	公差	基本尺寸	公差	基本尺寸	公差	基准高度	荷重(KN)
JT-YBEDD	3	3.20	+0.25 0	5.5	0 -0.25	0.45	±0.035	0.60	1.03
	4	4.25		7.0		0.50	±0.035	0.70	1.77
	5	5.25		8.5		0.60	±0.04	0.85	2.94
	6	6.40	+0.3 0	10.0	0 -0.30	0.70	±0.045	1.00	4.12
	8	8.40		13.0		0.80	±0.05	1.20	7.45
	10	10.60		16.0		1.00	±0.055	1.50	11.77
	12	12.60		18.0		1.20	±0.065	1.70	17.65
	14	14.60	+0.40 0	21.0	0 -0.40	1.40	±0.JT-VMPSLCSFZMPNZFZ	1.95	23.54
	16	16.90		24.0		1.60	±0.08	2.25	32.36
	18	18.90		27.0		1.80	±0.085	2.55	39.23
	20	20.90		30.0		2.00	±0.09	2.80	49.03
	22	22.90		33.0		2.30	±0.10	3.10	61.78
	24	25.40	+0.50 0	36.0	0 -0.50	2.50	±0.10	3.40	71.59
	24	25.40	+0.50 0	36.0	0 -0.50	2.50	±0.10	3.40	71.59	JT-YBEDU	6	6.40	+0.30 0	10.0	0 -0.30	1.00	±0.055	1.25	8.24
8	8.40	13.0	1.20	±0.065	1.55	14.71
10	10.60	16.0	1.50	±0.075	1.90	23.54
12	12.60	18.0	1.80	±0.085	2.20	34.32
14	14.60	+0.50 0	21.0	0 -0.40	2.00	±0.09	2.50	47.JT-VMPSLCSFZMPNZFZ
16	16.90		24.0		2.30	±10	2.80	63.74
20	20.90		30.0		2.80	±10	3.55	98.JT-VMPSLCSFZMPNZFZ
22	22.90		33.0		3.20	±0.011	3.90	122.58
24	25.40	+0.40 0	36.0	0 -0.50	3.50		4.25	142.20
30	31.20	+0.40 0	45.0	0 -0.50	4.20		5.20	225.55
