手轮外径D(mm) *

双幅条手轮无开口型

图片仅供参考

双幅条手轮无开口型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	手轮主体 / 材质	手轮主体 / 表面处理	握柄 / 材质	握柄 / 表面处理	握柄螺纹部 / 材质	握柄螺纹部 / 表面处理	类型
JT-QBGLX	无孔型	SUS316	喷砂	SUS304	电解研磨	SUS304	电解研磨	转动手柄型
JT-QBGLL	无孔型	HT200	镀铬	Q235	镀铬	Q235	镀铬	转动手柄型
JT-QBGLG	键槽孔型	SUS316	喷砂	SUS304	电解研磨	SUS304	电解研磨	转动手柄型
JT-QBGMS	键槽孔型	SUS316	电解研磨	SUS304	电解研磨	SUS304	电解研磨	转动手柄型
JT-QBGMD	键槽孔型	HT200	镀铬	HT200	镀铬	Q235	镀铬	转动手柄型

本产品可追加工螺钉锁紧型、键槽孔型、方孔型。

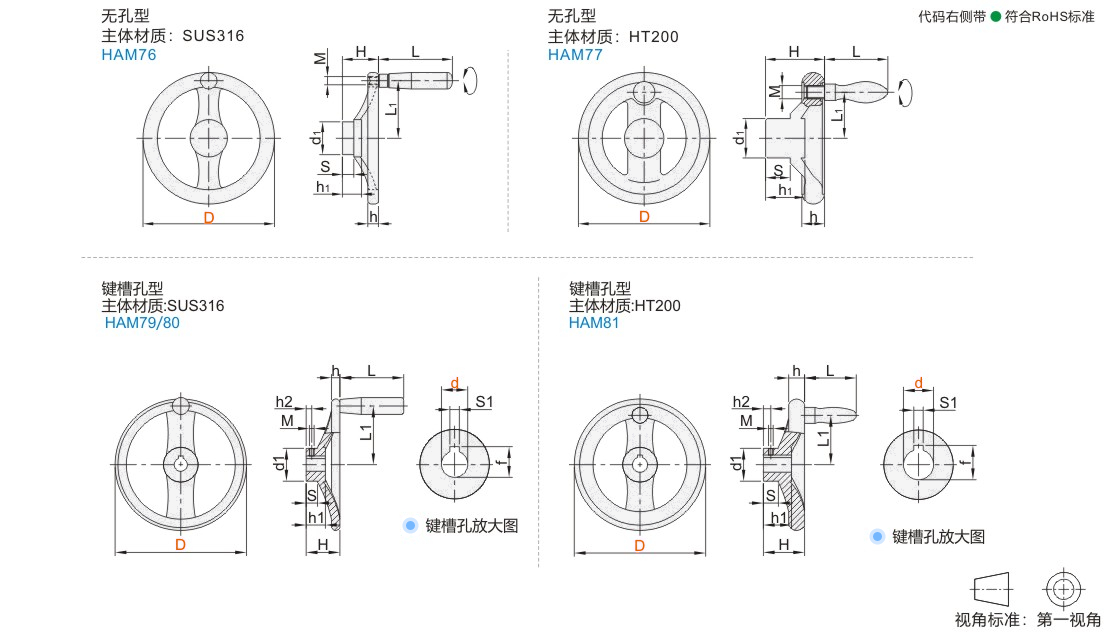

选型参数

无孔型(SUS316)

型号			L		L1	M		H		h			h1	d1	S			参考重量 (kg/pcs)
代码		D
代码		D																	JT-QBGLX		80	45		35.6	5		22		6.5			11.7	20	7			0.43
100	57		43.5	6		27		7.5			14.6	25	8.7			0.61
125	57		54.7	6		32		8			18.3	31	10.9			0.76
140	68		62.5	8		36		9			20.5	35	12.2			0.94
160	68		71.5	8		40		9			23.4	40	14			1.30
200	80		90	10		50		11.3			32	50	17.4			2.18

无孔型(HT200)

型号			L	L1		M			H		h	h1	d1	S	参考重量(kg/pcs)
代码		D	L	L1		M			H		h	h1	d1	S	参考重量(kg/pcs)
JT-QBGLL		80	49	28		5			36		14	24	24	15	0.37
		100	49	37		5			39		15	28	30		0.58
		125	55	46.5		6			40		16	28	33		0.90
		140	55	52.5		6			44		17	30	35	16	1.10
		160	70.7	62.5		8			46		18	32	37	16	1.46
		200	87.3	81		10			59.5		24	41	43	19	2.89

键槽孔型(SUS316)

型号		d	L	L1	M	H	h	h1	h2	d1	S	S1	f	参考重量(kg/pcs)
代码	D	d	L	L1	M	H	h	h1	h2	d1	S	S1	f	参考重量(kg/pcs)
JT-QBGLG JT-QBGMS	80	9	45	35.6	4	22	6.5	11.7	4	20	7	3	10.4	0.19
		10										4	11.8
		12											13.8
	100	10	57	43.5	5	27	7.5	14.6	5	25	8.7		11.8	0.34
		12											13.8	0.33
		14										5	16.3	0.33
	125	12		54.7		32	8	18.3		31	10.9	4	13.8	0.52
		12A							3.5			4	13.8	0.52
		14							5			5	16.3	0.51
		16							5				18.3	0.5
	140	14	68	62.5		36	9	20.5	6	35	12.2		16.3	0.74
	140	16		62.5		36	9	20.5	6	35	12.2		18.3	0.73
	160	12		71.5	4	40	9	23.4	8	40	14	4	13.8	0.93
		16			6							5	18.3	0.91
		18										6	20.8	0.9
		18A							5			6	20.8	0.9
	200	14	80	90	5	50	11.3	32	10	50	17.4	5	16.3	1.85
		16			5							5	18.3	1.84
		18			6							6	20.8	1.83
		18A			8				8				20.8	1.83
		19			6				10				21.8	1.82

键槽孔型(HT200)

型号		d	L	L1	M	H	h	h1	h2	d1	S	S1	f	参考重量(kg/pcs)
代码	D	d	L	L1	M	H	h	h1	h2	d1	S	S1	f	参考重量(kg/pcs)
JT-QBGMD	80	9	49	28	4	36	14	24	6	24	15	3	10.4	0.3
		10										4	11.8
		12											13.8
	100	10		37		39	15	28		30			11.8	0.46
		12											13.8	0.45
		14										5	16.3	0.45
	125	12	55	46.5	5	40	16			33		4	13.8	0.78
		14										5	16.3	0.77
		16											18.3	0.77
	140	14		52.5		44	17	30	8	35	16		16.3	0.95
	140	16		52.5		44	17	30		35			18.3	0.95
	160	12	70.7	62.5	4	46	18	32		37		4	13.8	1.3
		16			5							5	18.3	1.26
		18			6							6	20.8	1.26
	200	14	87.3	81	5	59.5	24	41		43	19	5	16.3	2.6
		16			5							5	18.3	2.59
		18			6							6	20.8	2.58
		19			6							6	21.8	2.58
