省空间型双作用单杆气缸

图片仅供参考

省空间型双作用单杆气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	动作形式	类型
WGJ05	通孔	双作用	单杆型 ● 杆端内螺纹
WGJ06	螺纹孔	双作用	单杆型 ● 杆端内螺纹
WGJ16	通孔	双作用	单杆型 ● 杆端外螺纹
WGJ17	螺纹孔	双作用	单杆型 ● 杆端外螺纹

安装方式：通孔为中间通孔+两端螺纹沉孔；螺纹孔为中间通孔+两端螺纹孔。

选型参数

选型表

型号		行程	内置磁石	磁性开关数量	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	保证耐压力 MPa	环境和流体温度	活塞使用速度 mm/s	给油
代码	缸径	行程	内置磁石	磁性开关数量	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	保证耐压力 MPa	环境和流体温度	活塞使用速度 mm/s	给油
杆端内螺纹 WGJ05 WGJ06 杆端外螺纹 WGJ16 WGJ17	12	5 10 15 20 25 30	N(无) Y(有)	0 2	M5	压缩空气	1.0	0.1	1.6	-10 ~60	50 ~500	不需要
	16	5 10 15 20 25 30
	20	5 10 15 20 25 30 35 40 45 50
	25	5 10 15 20 25 30 35 40 45 50

配套磁性开关WHS13-L2-2。

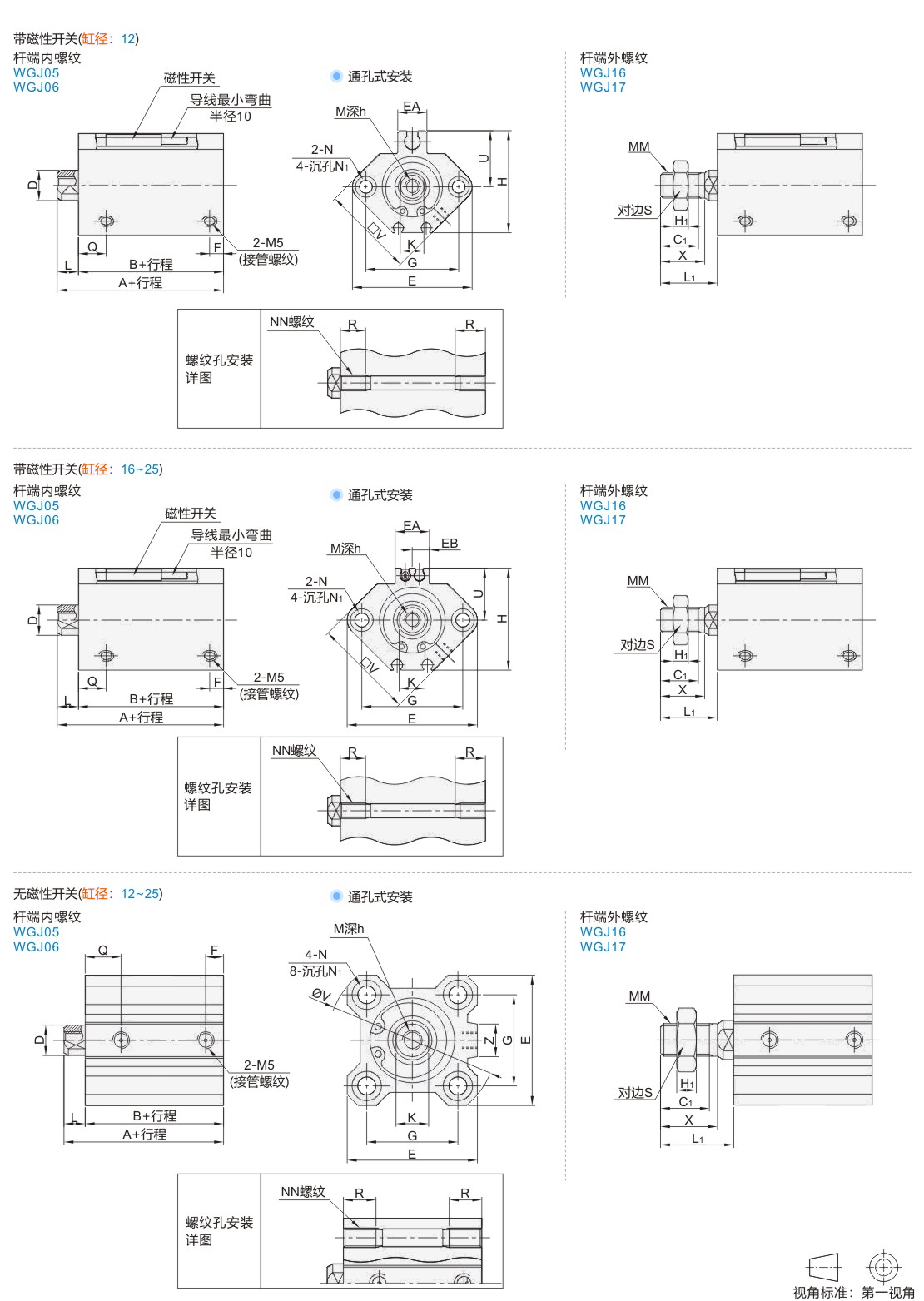

无内置磁石

缸径	行程范围	A	B	L	Q	D	F	M	h	N	N1	K	G	E	V	Z
12	5 ~30	20.5	17	3.5	7.5	6	5	M3	6	3.5	6.5深3 .5	5	15.5	25	32	—
16	5 ~30	22	18.5	3.5	8	8	5.5	M4	8	3.5	6.5深3 .5	6	20	29	38	10
20	5 ~50	24	19.5	4.5	9	10		M5	7	5.5	9深7	8	25.5	36	47
25	5 ~50	27.5	22.5	5	11	12		M6	12	5.5	9深7	10	28	40	52

螺纹孔安装尺寸表

缸径	NN	R
12	M4	7
16	M4	7
20	M6	10
25	M6	10

杆端外螺纹部尺寸表

缸径	S	C1	H1	L1	MM	X
12	8	9	4	14	M5	10.5
16	10	10	5	15.5	M6	12
20	13	12	5	18.5	M8	14
25	17	15	6	22.5	M10 × 1.25	17.5

有内置磁石

缸径	行程范围	A	B	L	Q	D	F	M	h	N	N1	EA	EB	U	H	K	G	E	V
12	5 ~30	31.5	28	3.5	11	6	6.5	M3	6	3.5	6.5深3.5	8	—	14	27.5	5	22	33	25
16	5 ~30	34	30.5	3.5	10	8	5.5	M4	8	3.5	6.5深3.5	13.2	6.6	15	29.5	6	28	37	29
20	5 ~50	36	31.5	4.5	10.5	10		M5	7	5.5	9深7	13.6	6.8	18	35.5	8	36	47	36
25	5 ~50	37.5	32.5	5	11	12		M6	12	5.5	9深7	13.6	6.8	21	40.5	10	40	52	40

螺纹孔安装尺寸表

缸径	NN	R
12	M4	7
16	M4	7
20	M6	10
25	M6	10

杆端外螺纹部尺寸表

缸径	S	C1	H1	L1	MM	X
12	8	9	4	14	M5	10.5
16	10	10	5	15.5	M6	12
20	13	12	5	18.5	M8	14
25	17	15	6	22.5	M10 × 1 .25	17.5
