免键胀套直柱型Z12A

图片仅供参考

免键胀套直柱型Z12A

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	国标系列	材质	表面处理	类型
JT-VDTXD	Z12A型	S45C	—	直柱型 ● 高扭矩型
JT-VDTXU	Z12A型	S45C	喷砂镀镍	直柱型 ● 高扭矩型

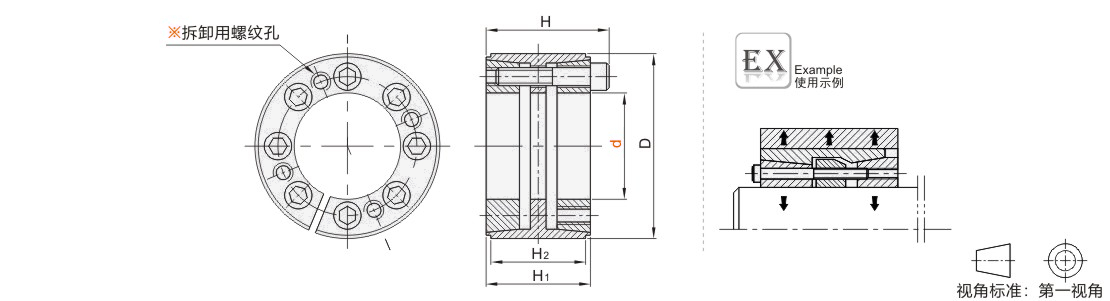

推荐安装尺寸：
轴：h8
毂：H8
类似JB/T7934 Z12A型免键胀套
※ 拆卸用螺孔的螺径与锁紧螺栓相同。

选型参数

选型表

型号								D			H				H1				H2						传递的轴向力			传递扭矩				接触面压强						DIN912-12.9级锁紧螺钉
代码		d																							传递的轴向力			传递扭矩				轴			毂			数量				规格					锁紧扭矩
代码		d																							Ft(KN)			Ft(Nm)				N/mm²			N/mm²			数量				规格					Ts(Nm)
JT-VDTXD JT-VDTXU		25						50			46				40				32						64			799				314			107			6				M6×35					17
		28						55																				895				281
		30						55																				959				262
		35						60			60				54				44						75			1306				185			83			7
		38						65			62														135			2567				308			121			10				M6×50
		40						65																				2702				293						10				M6×50
		42						75																				2837				279						7				M8×50					41
		45						75																				3040				260						7				M8×50
		48						80			72				64				56						154			3707				216			102			8				M8×55
		50						80																	154			3861				207			102			8
		55						85																	174			4779				212			108			9
		60						90																	193			5793				216			103			10
		65						95																	193			6750				199			107			10
