内藏式丝杠支座组件

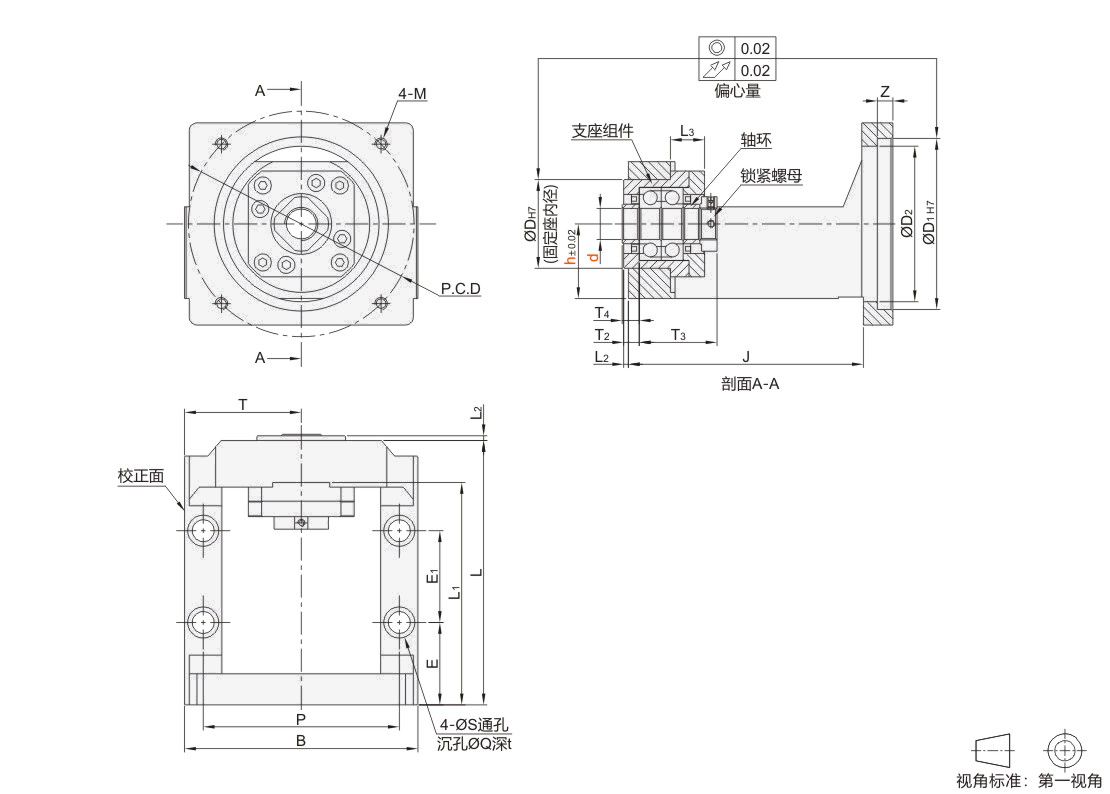

图片仅供参考

内藏式丝杠支座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 支座组件	表面处理 / 本体	表面处理 / 支座组件	附件	类型
JT-IVAXD	铸铁	S45C	发黑	发黑	轴环2个锁紧螺母1个	组合型传动座 ● 内藏型

选型参数

选型表

型号				适用电机类型	支座组件型号	D1	P.C.D	M	D	L	L1	L2	L3	B	P	T	S	Q	t	E	E1	Z	D2	J	T2	T3	T4	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																									支撑侧	止口规格	安装 P.C.D
代码	d	F	h																									支撑侧	止口规格	安装 P.C.D
JT-IVAXD	20	130	48	伺服电机	JT-IVXSD-20	110	145	M8	57	170	143	3	22	150	126	75	14	20	2	53	59	10	100	151	10	50	11	JT-IVXLF-20	110	145
	25	126			JT-IVXSD-25		130		63	168	141		27							51		8		146		60	15	JT-IVXLD-25		130
	25	130			JT-IVXSD-25		145		63	170	143		27							53		10		151		60	15	JT-IVXLD-25		145
