压入型定位珠

图片仅供参考

压入型定位珠

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	球头 / 材质	球头 / 硬度	弹簧 / 材质	类型
JT-WBISD	轻载	SUS303	SUS440C	56HRC~	SUS631J1	压入式 ● 金属球头
JT-WBISO	轻载	SUS303	SUS440C	50HRC~	SUS304	压入式 ● 金属球头
JT-WBISF	轻载	铜	SUS440C	56HRC~	SUS304	压入式 ● 金属球头
JT-WBIUD	轻载	聚甲醛	SUS440C	56HRC~	SUS631J1	压入式 ● 金属球头
JT-WBIUO	轻载	聚甲醛	SUS440C	50HRC~	SUS304	压入式 ● 金属球头
JT-WBISU	重载	SUS303	SUS440C	56HRC~	SUS631J1	压入式 ● 金属球头
JT-WBISQ	重载	SUS303	SUS440C	50HRC~	SUS304	压入式 ● 金属球头
JT-WBISX	重载	铜		56HRC~	SUS304	压入式 ● 金属球头
JT-WBIUU	轻载	聚甲醛	聚甲醛	—	SUS631J1	压入式 ● 树脂球头
JT-WBIUL	轻载	聚甲醛	聚甲醛	—	SUS304	压入式 ● 树脂球头

建议安装孔尺寸:	D	+0.13 +0.08

请在安装部位涂抹粘合剂后安装，以免脱落。

选型参数

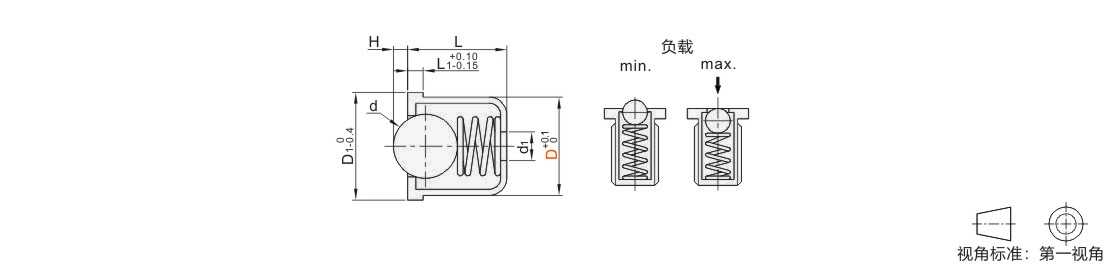

型号		D1	L		L1	H	d	d1	负载(N)
型号			L						轻载				重载
代码	D		轻载	重载					JT-WBISD/JT-WBISF		JT-WBIUD/JT-WBIUU		JT-WBISU/JT-WBISX
代码	D		轻载	重载					min.	max.	min.	max.	min.	max.
JT-WBISD JT-WBISU JT-WBISF JT-WBISX JT-WBIUD JT-WBIUU	3*	3.6	4	—	1	0.6	2	1	0.73	0.99	0.64	1.05	—	—
	4	4.6	5	6.5		0.8	3	1.5	0.55	5.7	1.2	6.5	3	8.8
	5	5.6	6	8		1	4	2	2.7	6.4	2.6	8.1	5	13.8
	6	6.6	7	9		1.6	5	2.5	2.85	9.7	1.05	10.3	5.2	16.8
	8	8.6	9	12		1.9	6.35	3	6.4	11.8	6.05	17.3	7.9	28.1
	10	10.6	11.5	14.5		2.4	8	3	8.9	15.1	2	18.9	13.4	30.6

JT-WBISU无带*号规格。 kgf=N×0.101972

型号		D1	L	L1	H		d	d1	负载(N)
型号					SUS303	聚甲醛			轻载		重载
代码	D								JT-WBISO/JT-WBIUO/JT-WBIUL		JT-WBISQ
代码	D								min.	max.	min.	max.
JT-WBISQ JT-WBISO JT-WBIUO JT-WBIUL	3*	3.6	4	0.8	0.8	0.6	2.38	1	2	4	一	一
	4	4.6	5	0.8	1.1	0.9	3		3	5	3	10
	5	5.6	6	1	1.4	1.2	4		4	7	5	10
	6	6.5	7	1	1.8	1.6	5		5	9	5	12
	8	8.5	9	1.2	2	1.8	6	1.5	7	11	6	15
	10	11	13	1.5	2.8	2.6	8	1.5	9	15	6	20

JT-WBISQ无带*号规格。 kgf=N×0.101972
