选型参数

规格 *

E型轴用挡圈

图片仅供参考

E型轴用挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	适用标准	类型
JT-RLBNMO	SUS420J2	34~42HRC	JIS B 2805-1978	E型

选型参数

选型表

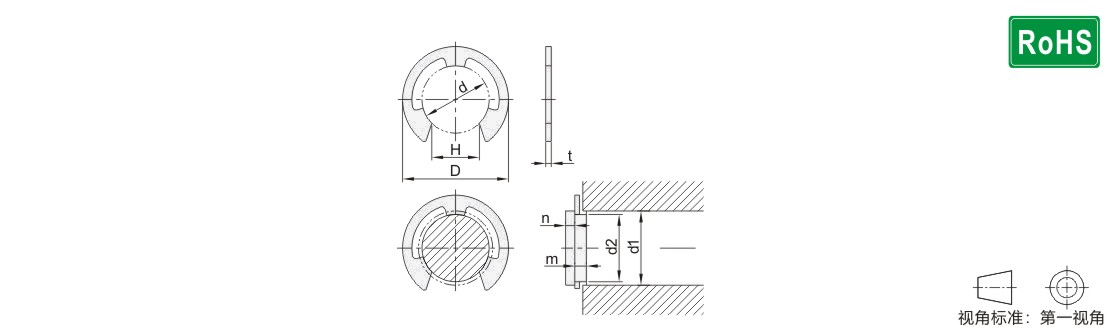

型号		挡圈								适用轴(参考)
代码	规格	d		D		H		t		d1的分类		d2		m		n (min)
代码	规格	d		D		H		t		大于	以下	d2		m		n (min)
JT-RLBNMO	1.2	1.2	0 -0.09	3	±0.1	1	0 -0.25	0.3	±0.025	1.4	2	1.23	+0.06 0	0.4	+0.05 0	0.6
	1.5	1.5		4	±0.2	1.3		0.4	±0.03	2	2.5	1.53		0.5		0.8
	2	2		5		1.7				2.5	3.2	2.05				1
	2.5	2.5		6		2.1				3.2	4	2.55
	3	3		7		2.6		0.6	±0.04	4	5	3.05		0.7	+0.1 0
	4	4	0 -0.12	9		3.5	0 -0.30			5	7	4.05	+0.075 0			1.2
	5	5		11		4.3				6	8	5.05
	6	6		12		5.2		0.8		7	9	6.05		0.9
	7	7	0 -0.15	14		6.1	0 -0.35			8	11	7.1	+0.09 0			1.5
	8	8		16		6.9				9	12	8.1				1.8
	9	9		18		7.8				10	13	9.1				2.1
