代码参数

材质

表面处理

选型参数

丝杠外径D(mm) *

丝杠长度L(mm) *

152~1200/0.5

台阶长度S(mm) *

2~320/0.5

台阶直径Q(mm) *

左旋螺纹长度X(mm) *

50~560/0.5

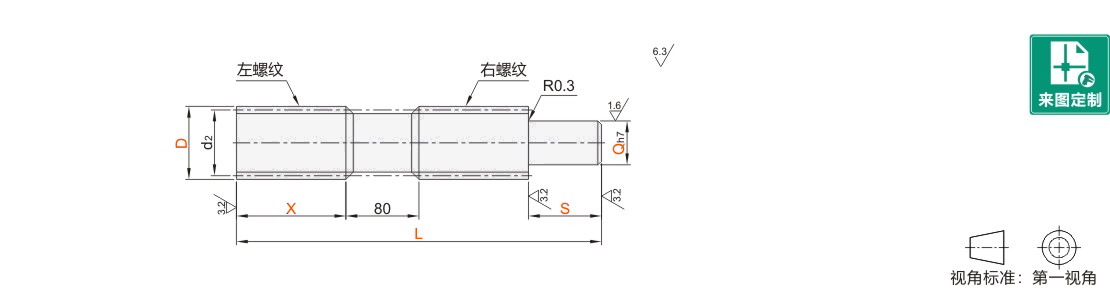

30度梯形丝杠一端一阶型双向旋向

图片仅供参考

30度梯形丝杠一端一阶型双向旋向

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质	表面处理	类型
JT-IQIUU	一端左旋	S45C	发黑	一端一阶型
JT-IQIUX	一端右旋	SUS303	—	一端一阶型

丝杠端部存在工艺孔。

选型参数

选型表

型号							最小单位0.5						Q 选择	最小单位0.5	螺距 P	有效直径 d2				螺纹牙根直径 (min)				螺纹升角
代码				D			L					S	Q 选择	X	螺距 P	有效直径 d2				螺纹牙根直径 (min)				螺纹升角
JT-IQIUU JT-IQIUX				8			152~500					3≤S≤Q×8 Q为=6~9时 3≤S≤Q×6	6	请根据使用要求指定尺寸。	1.5	7.25				5.9				3°46´
				10									6 7		2	9				7.2				4°03´
				12									6 7 8 9		2	11				9.2				3°19´
				14									6 7 8 9 10		3	12.5				10.1				4°22´
				16			152~1000						6 7 8 9 10 12		3	14.5				12.1				3°46´
				18			152~1200						8 9 10 12		4	16				13.1				4°33´
				20									9 10 12 14 15		4	18				15.1				4°03´
				22									9 10 12 14 15		5	19.5				16.1				4°40´
				25									10 12 14 15 16 17			22.5				19				4°03´
				28									12 14 15 16 17 20			25.5				22				3°34´
				32									12 14 15 16 17 20 25		6	29				24.5				3°46´
				36									16 17 20 25			33				28.5				3°19´
				40									17 20 25 30			37				32.5				2°57´
				50			200~1200						25 30 35 40		8	46				40.4				3°10´

D=8时，2≤S≤Q×7

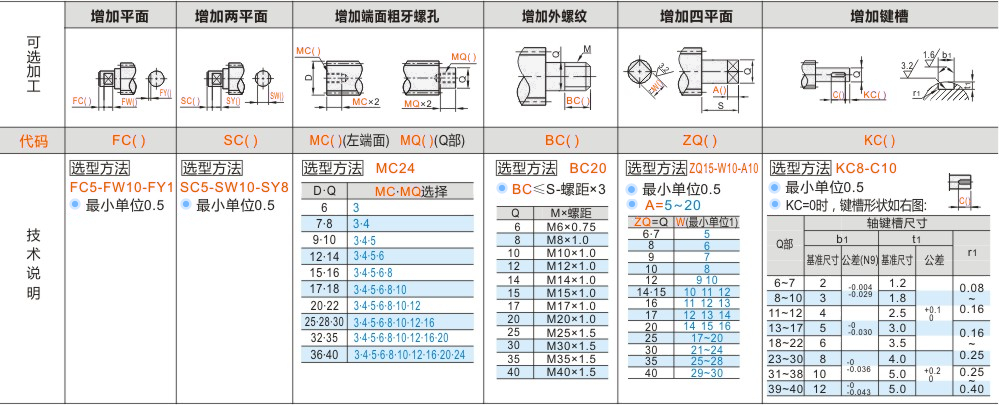

可选加工参数
