手轮外径D(mm) *

压纹手轮（无手柄无开口型）

图片仅供参考

压纹手轮（无手柄无开口型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	手轮主体 / 材质	手轮主体 / 表面处理	类型
JT-QXBUD	圆孔型	A5056	喷砂黑色阳极氧化处理	无手柄型
JT-QXBUU	圆孔型	A5056	喷砂本色阳极氧化处理	无手柄型
JT-QXBUQ	圆孔型	A5056	喷砂黄色阳极氧化处理	无手柄型
JT-QXBUF	圆孔型	A5056	喷砂红色阳极氧化处理	无手柄型
JT-QXBUO	圆孔型	A5056	喷砂蓝色阳极氧化处理	无手柄型
JT-QXBUX	圆孔型	SUS304	—	无手柄型
JT-QXBQD	螺钉锁紧型	A5056	喷砂黑色阳极氧化处理	无手柄型
JT-QXBQU	螺钉锁紧型	A5056	喷砂本色阳极氧化处理	无手柄型
JT-QXBQQ	螺钉锁紧型	A5056	喷砂黄色阳极氧化处理	无手柄型
JT-QXBQF	螺钉锁紧型	A5056	喷砂红色阳极氧化处理	无手柄型
JT-QXBQO	螺钉锁紧型	A5056	喷砂蓝色阳极氧化处理	无手柄型
JT-QXBQX	螺钉锁紧型	SUS304	—	无手柄型

选型参数

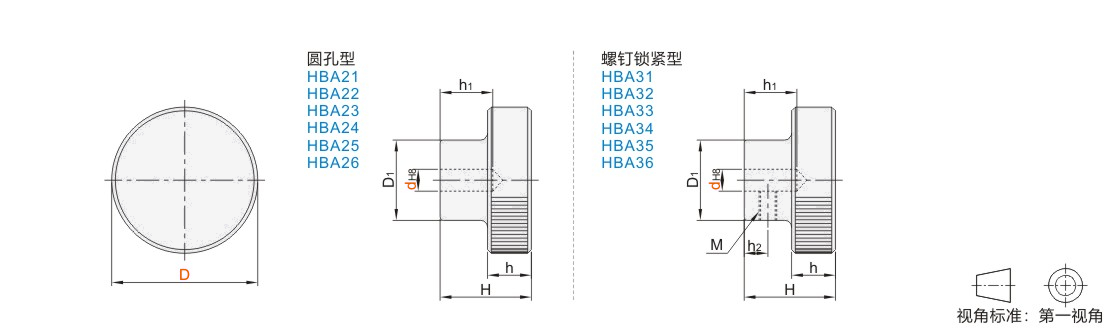

选型表

型号		d				H				h					h1					h2					D1			M					参考重量(kg/pcs)
代码	D	d				H				h					h1					h2					D1			M					A5056	SUS304
JT-QXBUD JT-QXBUQ JT-QXBUU JT-QXBUF JT-QXBUX JT-QXBUO JT-QXBQD JT-QXBQQ JT-QXBQU JT-QXBQF JT-QXBQX JT-QXBQO	40	6*				25				12					15					6.5					22			5					0.05	0.15
	40	8				25				12					15					6.5					22								0.05	0.15
	50	8*				28				13					18					7.5					27								0.09	0.26
	50	10				28				13					18					7.5					27								0.09	0.26
	63	10*				32				14					22					9					35								0.16	0.46
	63	12				32				14					22					9					35								0.16	0.46
	80	12*				40				15					28					12.5					45			6					0.30	0.86
	80	16				40				15					28					12.5					45			6					0.30	0.86

带*规格仅适用JT-QXBQD。
