双层真空吸盘侧向配管倒钩接头

图片仅供参考

双层真空吸盘侧向配管倒钩接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	吸盘材质	颜色	类型
JT-UVQFX	丁腈橡胶	黑色	侧向配管弹簧型
JT-UVQFL	硅胶	白色	侧向配管弹簧型

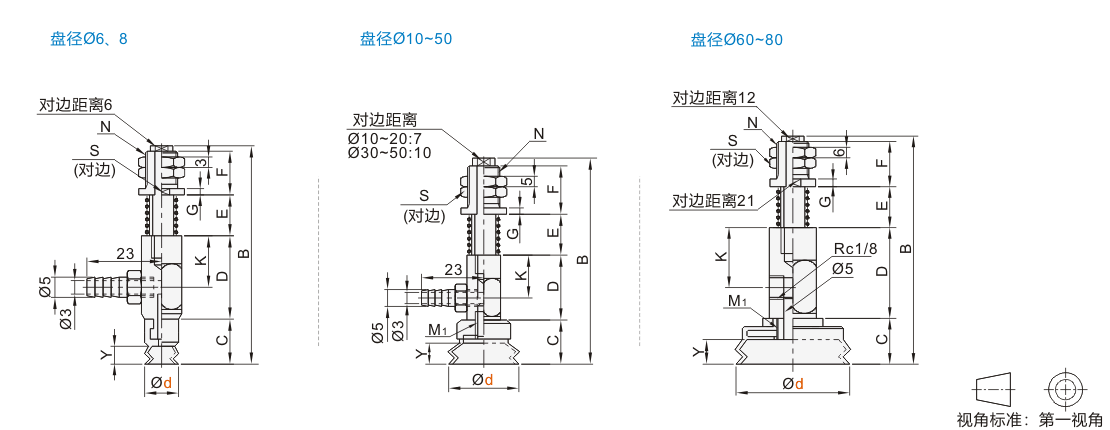

选型参数

选型表

型号		行程	B	C	D	E	F	N	K	S	G	Y	M1
代码	盘径d	行程	B	C	D	E	F	N	K	S	G	Y	M1
JT-UVQFX JT-UVQFL	6	3	53.5	9	22.5	6	13	M9×1	13	11	2	4.2	—
		10	67.5			20
		15	77.5			30
		25	97.5			50
	8	3	53.5			6
		10	67.5			20
		15	77.5			30
		25	97.5			50
	10	4	61.5	9.5	22	8	19	M11×1	14	14	3	3	M5
		10	73.5			20
		20	93.5			40
		30	113.5			60
	15	4	63	11		8						4.5
		10	75			20
		20	95			40
		30	115			60
	20	4	65	13	22	8	19	M11×1	14	14	3	5.5	M5
		10	77			20
		20	97			40
		30	117			60
	30	6	91	18	32	13	24	M14×1.5	20	17	4	8	M6
		15	108			30
		30	138			60
		50	178			100
	40	6	91			13
		15	108			30
		30	138			60
		50	178			100
	50	6	93	20		13						9
		15	110			30
		30	140			60
		50	180			100
	60	10	114.5	22.5	40	20	28	M16×1.5	28	21	5	10	M10×1.25
		30	154.5			60
		50	194.5			100
		70	234.5			140
	70	10	115.5	23.5		20						11
		30	155.5			60
		50	195.5			100
		70	235.5			140
	80	10	115.5			20
		30	155.5			60
		50	195.5			100
		70	235.5			140
