定位珠螺栓型一字槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	载荷	主体 / 材质	主体 / 表面处理	球头 / 材质	球头 / 硬度	弹簧 / 材质	类型
JT-WBOUD	超重载	S45C	发黑	SUJ2	55HRC~	SWP-B	薄头螺栓型 ● 金属球头
JT-WBOUU	超重载	SUS303	一	SUS440C	55HRC~	SUS304	薄头螺栓型 ● 金属球头

选型参数

选型表

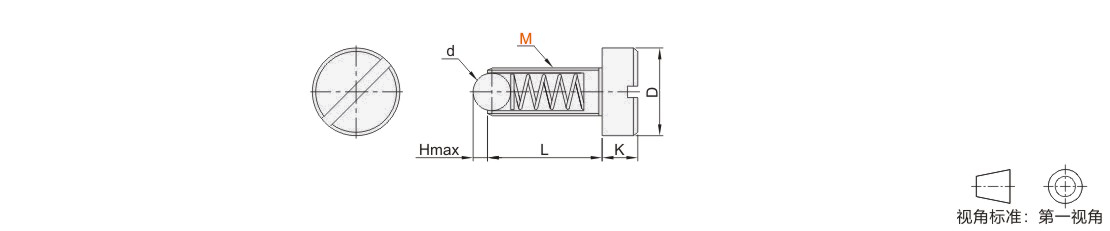

型号		L	d	H	K	D	负载（N）
代码	M	L	d	H	K	D	min.	max.
JT-WBOUD JT-WBOUU	4	6.5	2.5	0.5	3	6	8	14
	5	8.5	3	0.7	4	8	8	14
	6	9	3.5	1.2	5	10	11	18
	8	11	5	1.5	5.5	13	18	31
	10	14	6	2	6	16	24	45
	12	15	8	2.5	7	18	26	49

暂未上传文档资料

定位珠 螺栓型 一字槽
