选择代码

代码参数

材质

表面处理

选型参数

丝杠外径D(mm) *

丝杠长度L(mm) *

122~1200/0.5

台阶长度F(mm) *

3~200/0.5

台阶长度G(mm) *

3~200/0.5

台阶长度T(mm) *

3~200/0.5

台阶长度S(mm) *

3~200/0.5

台阶直径V(mm) *

台阶直径Q(mm) *

台阶直径E(mm) *

4~23.5/0.5

左旋螺纹长度X(mm) *

50~582/0.5

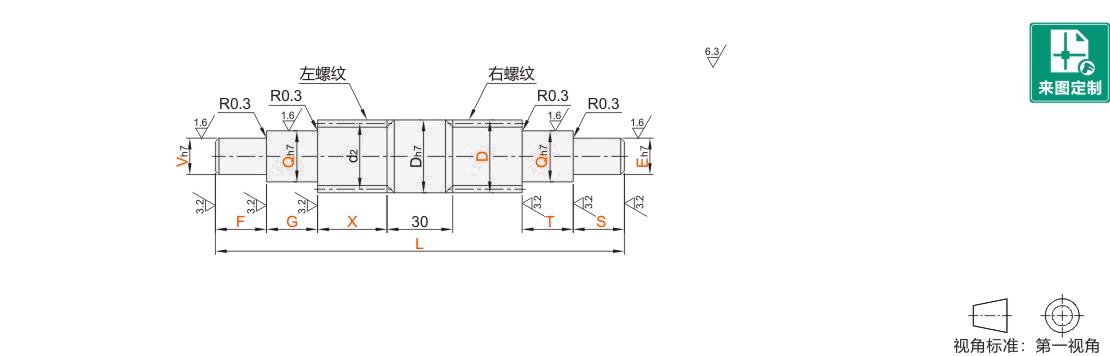

梯形丝杠两端二阶型左右旋双头 h7

图片仅供参考

梯形丝杠两端二阶型左右旋双头 h7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质	表面处理	类型
JT-ILAQU	一端左旋一端右旋	S45C	发黑	两端二阶型
JT-ILAQX	一端左旋一端右旋	SUS303	—	两端二阶型

丝杠端部存在工艺孔。

选型参数

选型表

型号							最小单位0.5		V·Q 选择	最小单位0.5		螺距 P			有效直径 d2			螺纹牙根直径(min)					螺纹升角
代码				D			L	F·G·T·S	V·Q 选择	E	X	螺距 P			有效直径 d2			螺纹牙根直径(min)					螺纹升角
JT-ILAQU JT-ILAQX				14			122~1000	3≤F≤V×8 3≤G≤Q×8 3≤T≤Q×8 3≤S≤E×8	8 9 10	Q/2≤E≤Q-1.5	请根据使用要求指定尺寸。	3			12.5			10.1					4°22´
				16			122~1200		8 9 10 12			3			14.5			12.1					3°46´
				20					9 10 12 14 15			4			18			15.1					4°03´
				25					10 12 14 15 16 17			5			22.5			19					4°03´
				28					12 14 15 16 17 20			5			25.5			22					3°34´
				32			150~1200		12 14 15 16 17 20 25			6			29			24.5					3°46´

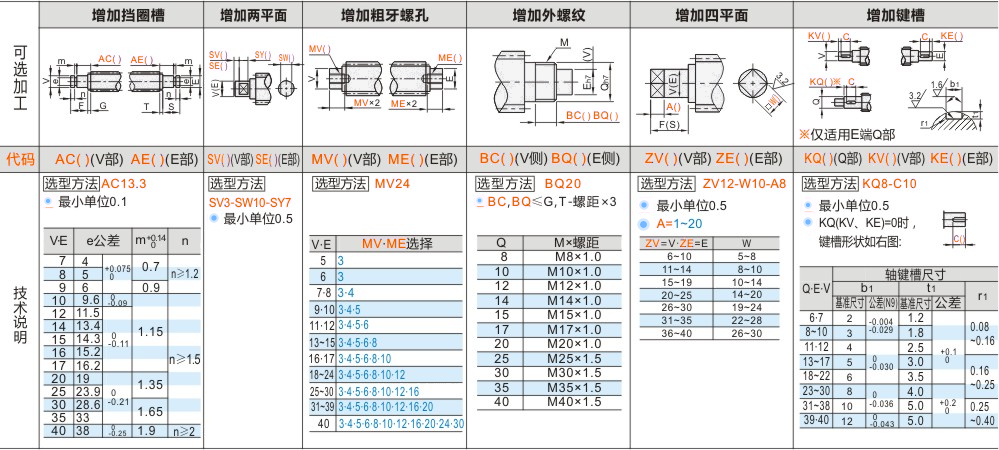

可选加工参数

产品名称

暂未上传文档资料
