平面紧固手柄外螺纹型

图片仅供参考

平面紧固手柄外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

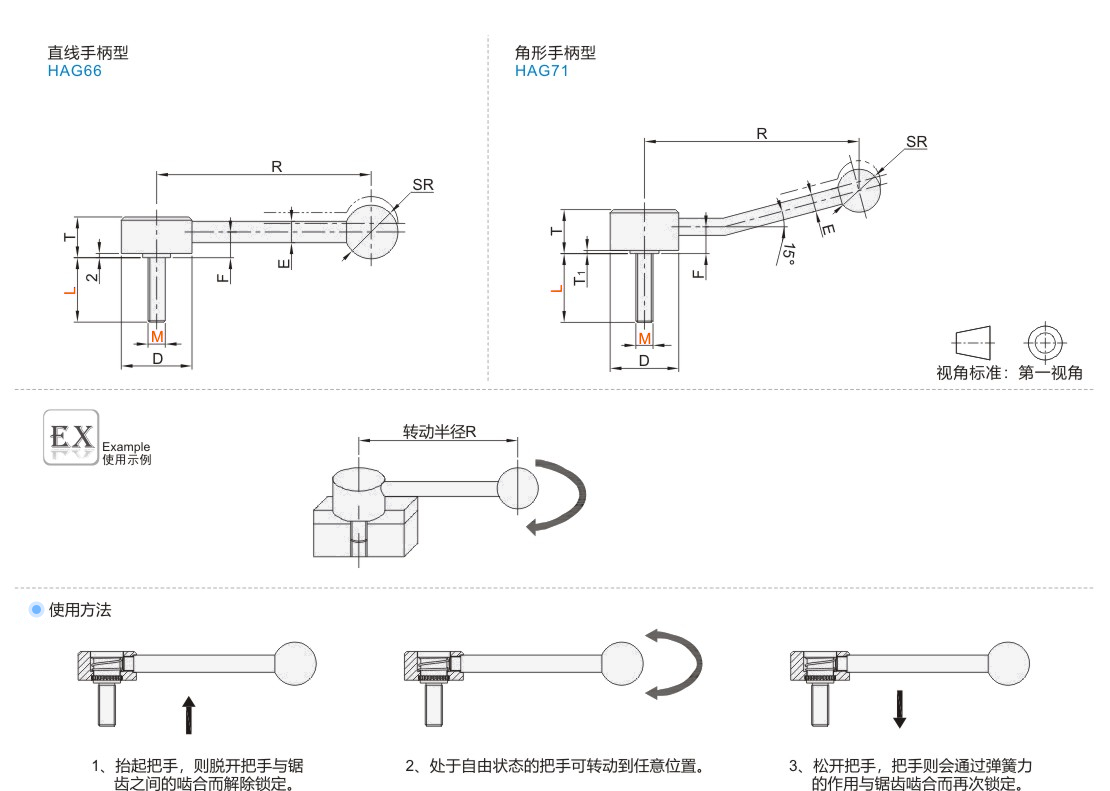

代码	主体/螺纹部 / 材质	主体/螺纹部 / 表面处理	握柄部	类型
JT-QBSXX	S45C	发黑	PF(黑色)	直线手柄型 ● 外螺纹型
JT-QBSLD	1215MS	发黑	PF(黑色)	角形手柄型 ● 外螺纹型

选型参数

JT-QBSXX

型号		L	R	D	SR	E	F	T	V	锯齿齿数	最大负载 (N)	最大紧固力 (kN)	参考重量 (kg/pcs)
代码	M	L	R	D	SR	E	F	T	V	锯齿齿数	最大负载 (N)	最大紧固力 (kN)	参考重量 (kg/pcs)
直线手柄型 JT-QBSXX	8	30 40 50	100	33	25	8	12	19	18	22	120	10	0.185
	10	30 40 50 60	130	41	30	12	13.5	22	21	26	180	16	0.340
	12	30 40 50 60	130	41	30	12	13.5	22	21	26	300	23	0.350
	16	40 50 60	150	45	35	14	17	28	27	36	660	43	0.580

JT-QBSLD

型号		L	R	D	SR	E	F	T	T1	锯齿齿数	最大负载 (N)	最大紧固力 (kN)	参考重量 (kg/pcs)
代码	M	L	R	D	SR	E	F	T	T1	锯齿齿数	最大负载 (N)	最大紧固力 (kN)	参考重量 (kg/pcs)
角形手柄型 JT-QBSLD	8	32 40 50	100	32	20	8	12.5	19.3	2	22	120	10	0.155
	10	32 40 50 63	120	36	25	10	15	24.5		26	180	16	0.250
	12	40 50 63	130	40	30	12	16	22.3		26	300	23	0.350
	16	40 50 63	145	45	32	12	20	31.5		36	660	43	0.520
