选择代码

代码参数

挡圈

类型

轴承座材质

轴承座表面处理

选型参数

轴承型号 *

深沟球轴承座组件对边法兰型

图片仅供参考

深沟球轴承座组件对边法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-XANFF	不锈钢	A6061	—	喷细砂本色阳极氧化	对边法兰型 ● 无挡圈型
JT-XANFX	不锈钢	SUS304	—	—	对边法兰型 ● 无挡圈型
JT-XANOF	不锈钢	A6061	SUS304	喷细砂本色阳极氧化	对边法兰型 ● 带挡圈型
JT-XANOX	不锈钢	SUS304	SUS304	—	对边法兰型 ● 带挡圈型
JT-XANXF	不锈钢	A6061	SUS304	喷细砂本色阳极氧化	引导式对边法兰型 ● 带挡圈型
JT-XANXX	不锈钢	SUS304	SUS304	—	引导式对边法兰型 ● 带挡圈型

轴承内部封入低尘润滑脂。
轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

无挡圈型由于B尺寸为负公差，因此轴承可能会突出0.1~0.2。
无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

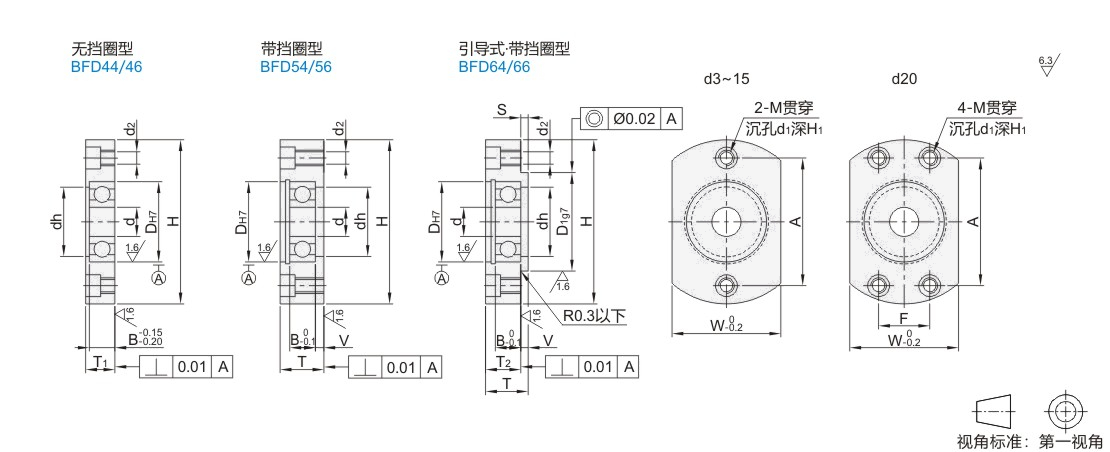

选型参数

选型表

型号		d	DH7		D1g7		B	H	W	T	T1	T2	S	V	dh	A	F	M(粗牙螺纹) (d2)	d1	H1
代码	轴承型号	d	DH7		仅JT-XANXF/JT-XANXX		B	H	W	T	T1	T2	S	V	dh	A	F	M(粗牙螺纹) (d2)	d1	H1
对边法兰型 JT-XANFF JT-XANFX JT-XANOF JT-XANOX 引导式对边法兰型 JT-XANXF JT-XANXX	623ZZ	3	10	+0.015 0	14	-0.006 -0.024	4	33	16	9	6	7	2	2	7	24	—	M4(3.3)	6.5	3.6
	624ZZ	4	13	+0.018 0	17		5	35	18	10	7	8			9	26		M4(3.3)	6.5	3.6
	605ZZ	5	14		18			36	20						10	26		M5(4.3)	8	4.6
	625ZZ	5	16		20	-0.007 -0.028		38	22						12	28
	606ZZ	6	17		21		6	39	23	11	8	9			13	29
	608ZZ	8	22	+0.021 0	27		7	45	29	12	9	10			18	35
	6900ZZ	10	22		27		6	45	29	11	8	9			19	35
	6000ZZ		26		32	-0.009 -0.034	8	50	34	13	10	11			22	40
	6200ZZ		30		36	-0.009 -0.034	9	54	38	14	11	12			24	44
	6901ZZ	12	24		30	-0.007 -0.028	6	48	31	11	8	9			21	38
	6001ZZ		28		34	-0.009 -0.034	8	52	36	13	10	11			24	42
	6201ZZ		32	+0.025 0	38		10	56	40	15	12	13			26	46
	6902ZZ	15	28	+0.021 0	35		7	57	37	12	9	10			25	45		M6(5.2)	9.5	5.6
	6002ZZ		32	+0.025 0	38		9	60	40	14	11	12			28	48
	6202ZZ		35		42		11	64	44	17	13	15			29	52
	6904ZZ	20	37		45		9	69	47	15	11	13			34	51	24	M8(6.8)	11	6.7
	6004ZZ		42		50		12	77	54	18	14	16			36	56	32
	6204ZZ		47		54	-0.010 -0.040	14	81	58	20	16	18			40	59	34
