轴用C型挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	类型
JT-YBCSD	弹簧钢	44~53HRC	ACP(磷酸盐皮膜)	C型

本产品适用标准：JIS B 2804-2001

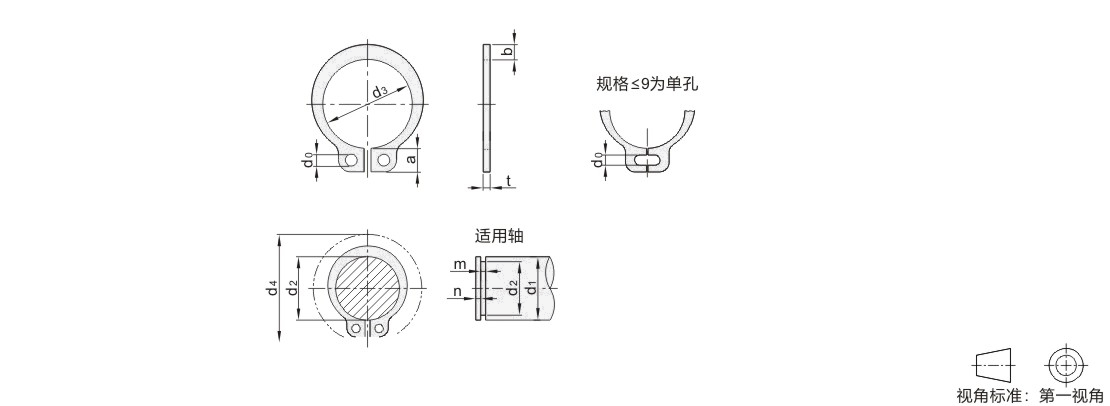

d₄: 将挡圈嵌入d₁时的最大外周直径(间隙外径)。

选型参数

选型表

型号		挡圈							参考	适用轴(参考)
代码	规格	d3		t		b(约)	a(约)	d0(min)	d4	d1	d2		m		n(min)
JT-YBCSD	4	3.7	+0.04 -0.15	0.4	±0.03	0.9	2.2	0.8	9	4	3.8	0 -0.04	0.5	+0.1 0	0.3
	5	4.7	+0.04 -0.15	0.6	±0.04	1.1	2.4	0.8	10.5	5	4.8		0.7		0.3
	6	5.6	+0.06 -0.2	0.7		1.3	2.8	1	12	6	5.7		0.8		0.5
	7	6.5		0.7		1.4	3		14	7	6.7	0 -0.06	0.9		0.5
	8	7.4		0.8		1.6	3		15	8	7.6		0.9		0.6
	9	8.4		1	±0.05	1.8	3.2		16	9	8.6		1.15	+0.14 0	1.5
	10	9.3	±0.15			1.8	3	1.2	17	10	9.6	0 -0.09
	11	10.2	±0.15			2	3.1	1.2	18	11	10.5	0 -0.11
	12	11.1	±0.18			2.1	3.2	1.5	19	12	11.5
	13	12				2.1	3.3	1.5	20	13	12.4
	14	12.9				2.2	3.4	1.7	22	14	13.4
	15	13.8					3.5		23	15	14.3
	16	14.7					3.6		24	16	15.2
	17	15.7					3.7		25	17	16.2
	18	16.5		1.2	±0.06	2.6	3.8		26	18	17		1.35
	19	17.5				2.7	3.8	2	27	19	18
	20	18.5	±0.2				3.9		28	20	19	0 -0.21
	21	19.5					4		30	21	20
	22	20.5					4.1		31	22	21
	23	21.4				2.9	4.5		32.5	23	22
	24	22.2				3.1	4.2		33	24	22.9				1.7
	25	23.2					4.3		34	25	23.9
	26	24.2					4.4		35	26	24.9
	27	25				3.3	4.5		36	27	25.8				1.8
	28	25.9		1.5		3.1	4.6		38	28	26.6		1.65		2.1
	29	26.9				3.5	4.7		39	29	27.6
	30	27.9					4.8		40	30	28.6
	32	29.6					5	2.5	43	32	30.3	0 -0.25			2.6
	34	31.5	±0.25			4	5.3		45	34	32.3				2.6
	35	32.2					5.4		46	35	33				3
	36	33.2		1.75	±0.JT-VMPSLCSFZMPNZFZ		5.4		47	36	34		1.9
	38	35.2				4.5	5.6		50	38	36
	40	37	±0.4				5.8		53	40	38
	42	38.5					6.2		55	42	39.5				3.8
	45	41.5				4.8	6.3		58	45	42.5
	47	43.4				5	6.6		61	47	44.5
	48	44.5				4.8	6.5		62	48	45.5
	50	45.8		2		5	6.7		64	50	47		2.2		4.5
	52	47.8					6.8		66	52	49
	55	50.8	±0.45				7		70	55	52	0 -0.3
	58	53.8				5.5	7.1		73	58	55
	60	55.8				5.5	7.2		75	60	57
	65	60.8		2.5	±0.08	6.4	7.4		81	65	62		2.7
	68	63.5					7.8		84	68	65
	70	65.5					7.8		86	70	67
	75	70.5				7	7.9		92	75	72
	80	74.5				7.4	8.2		97	80	76.5				5.3
	85	79.5		3	±0.09	8	8.4	3	103	85	81.5	0 -0.35	3.2	+0.18 0
	90	84.5	±0.55			8	8.7		108	90	86.5
	100	94.5				9	9.5		119	100	96.5
	110	103		4		9.5	10		131	110	106	0 -0.54	4.2		6
	120	113				10.3	10.9		143	120	116	0 -0.54
	130	123	+0.63 -1.26			11	11.5	3.5	154	130	126	0 -0.63		+0.2 0
	150	142	+0.63 -1.26			11.6	12.3	3.5	175	150	145	0 -0.63		+0.2 0	7.5
