精密调节阀弯接头外螺纹快插型

图片仅供参考

精密调节阀弯接头外螺纹快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-LTWMDD	PBT	黄铜	POM	镀镍	带调速刻度 ● 弯接头

选型参数

选型表

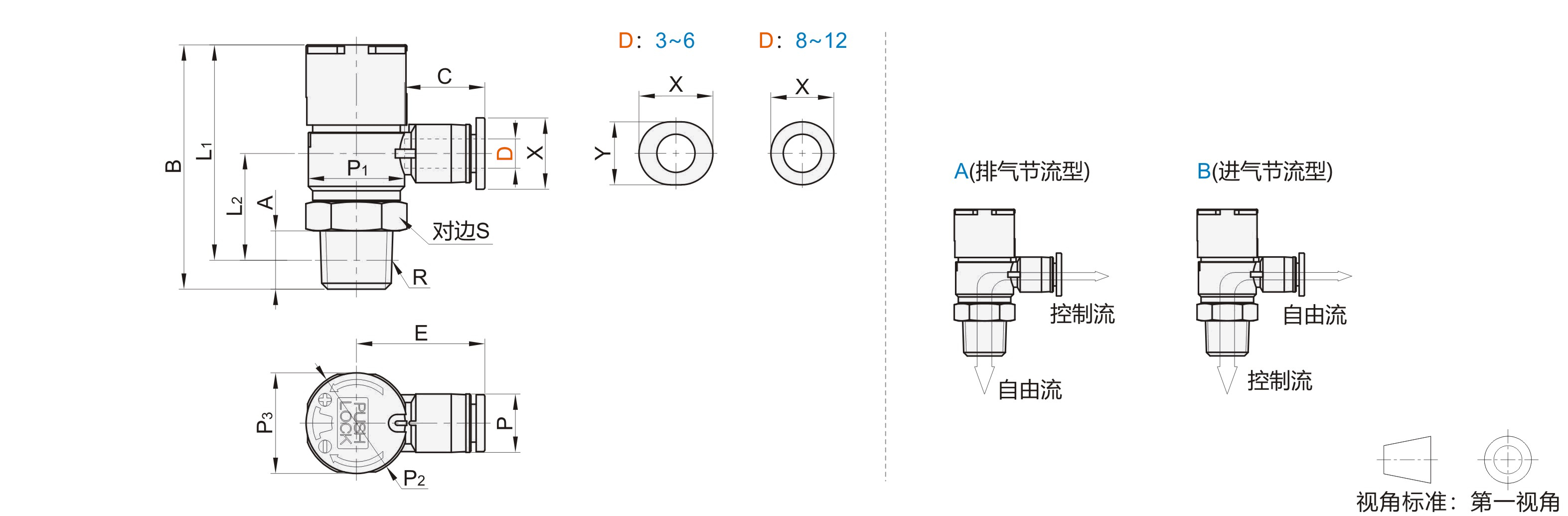

型号		公称型号	进气方向	R	A	B		L1		L2	P	P1	P2	P3	C	E	S	X	Y	重量 (g)
代码	D	公称型号	进气方向	R	A	打开	锁住	打开	锁住	L2	P	P1	P2	P3	C	E	S	X	Y	重量 (g)
JT-LTWMDD	3	M3	A(排气节流) B(进气节流)	M3	2.5	27.6	26.7	25.1	24.2	12.5	8	9.7	10.4	9.8	11	17.3	8	9.8	7.8	6.5
	3	M5		M5	3	27.6	26.7	24.6	23.7	12	8	9.7	10.4	9.8	11	17.3	8	9.8	7.8	6.5
	4	M3		M3	2.5	27.6	26.7	25.1	24.2	12.5	8	9.7	10.4	9.8	11	17.3	8	9.8	7.8	6.6
		M5		M5	3	27.6	26.7	24.6	23.7	12		9.7	10.4	9.8		17.3	8			6.7
		1		R1/8	8	33.5	32.5	29.5	28.5	14.6		13.2	14.4	13.8		17.6	12			14
	6	M5		M5	3	27.6	26.7	24.6	23.7	12	10.5	9.7	10.4	9.8	11.6	19.2	8	11.8	9.8	7
		1		R1/8	8	33.5	32.5	29.5	28.5	14.6		13.2	14.4	13.8		20	12			14
		2		R1/4	11	39.8	38.8	33.8	32.8	17.5		16.8	14.4	13.8		22	17			25
		3		R3/8	12	48.8	47.6	42.5	41.3	25.2		21	19.6	—		22.8	19			48
	8	1		R1/8	8	33.5	32.5	29.5	28.5	16.8	14.5	13.2	14.4	13.8	18.1	30.5	12	13.8	—	17
		2		R1/4	11	39.8	38.8	33.8	32.8	17.5		16.8	14.4	13.8		30.2	17			28
		3		R3/8	12	48.8	47.6	42.5	41.3	25.2		21	19.6	—		31.4	19			51
		4		R1/2	15	54	52.8	45.8	44.6	26.9		26	19.6	—		33.1	24			78
	10	2		R1/4	11	39.8	38.8	33.8	32.8	17.5	17.5	16.8	14.4	13.8	20.2	32.1	17	16.8	—	31
		3		R3/8	12	48.8	47.6	42.5	41.3	25.2		21	19.6	—		33	19			54
		4		R1/2	15	54	52.8	45.8	44.6	26.9		26	19.6	—		35.7	24			81
	12	3		R3/8	12	48.8	47.6	42.5	41.3	25.2	21	21	19.6	—	23.4	37.2	19	19.8	—	58
	12	4		R1/2	15	54	52.8	45.8	44.6	26.9	21	26	19.6	—	23.4	39.5	24	19.8	—	85
